ALGAINE Alu Insonorisée
Conduit flexible souple
ALGAINE Alu Insonorisée
Conduit flexible souple
L'ALGAINE Alu Insonorisée permet de raccorder un piquage et une bouche avec atténuation phonique sur tous les réseaux tertiaires.
ALGAINE Alu Insonorisée

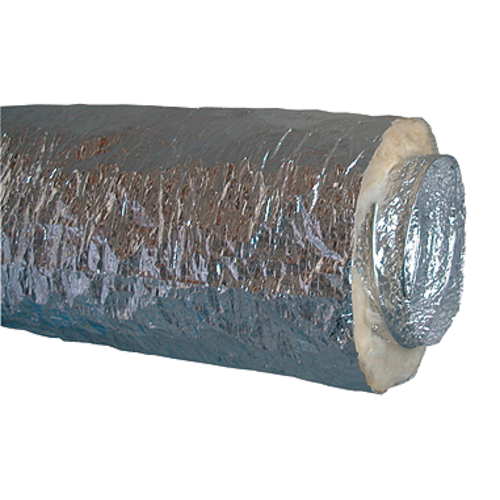

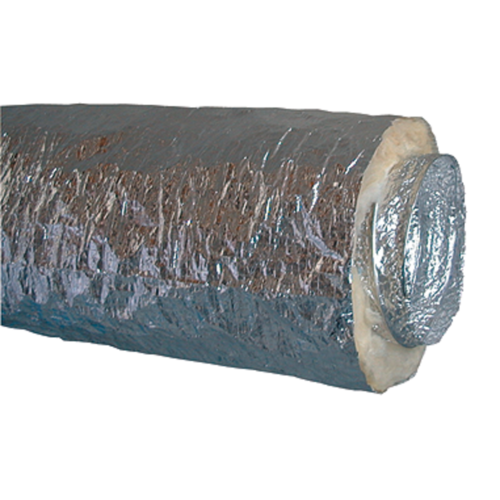

L'ALGAINE Alu Insonorisée est un conduit flexible souple composée de deux parois en aluminium et d'un isolant de laine de verre de 25mm d'épaisseur. Il permet de raccorder un piquage et une bouche avec atténuation phonique sur tous les réseaux tertiaires.
Les + produits
- conduit flexible avec isolation phonique intégrée,
- conduit compacté pour le transport et le stockage,
- classement au feu M0 pour la gaine intérieure.
-
matériau :
- intérieur : ALGAINE Alu perforée,
- extérieur : enveloppe aluminium armée,
- isolant phonique : laine de verre 25 mm.
- conditionnement : 10 m compactés en 1,25m,
- rayon de cintrage : 0,6 D + 25 mm,
- températures d'utilisation : - 30°C à + 250°C,
- classement au feu M0 pour la gaine intérieure.
- le raccordement sur le piquage ou la virole du plenum se fait par simple emboîtement,
- repousser la laine de verre entre la gaine intérieure et extérieure de quelques centimètres et plaquer les deux gaines grâce à de la bande Alu RAA. La gaine intérieure étant perforée, l'étanchéité sera obtenue par la gaine extérieure. Une attention particulière sera donc apportée au raccordement des 2 gaines entre elles,
- fixer ensuite l'ensemble gaine intérieure/extérieure sur le piquage grâce à un collier de serrage type collier polyvalent ou CSF placé sur la bande Alu,
- le raccordement de 2 longueurs se fait par un RM (raccord mâle),
- dans tous les cas, pour éviter des pertes de charges et des régénérations sonores, limiter au maximum les coudes.
| Références | Section de passage d'air libre (m²) | Température maximum d'utilisation (°C) | Matière de l'isolant |
|---|---|---|---|
| 11091930 - Conduit ALGAINE aluminium insonorisé M0-M1 D80 - 10M | 0.02 |
250 |
|
| 11091931 - Conduit ALGAINE aluminium insonorisé M0-M1 D100 - 10M | 0.03 |
250 |
|
| 11091932 - Conduit ALGAINE aluminium insonorisé M0-M1 D125 - 10M | 0.05 |
250 |
|
| 11091933 - Conduit ALGAINE aluminium insonorisé M0-M1 D150 - 10M | 0.07 |
250 |
|
| 11091934 - Conduit ALGAINE aluminium insonorisé M0-M1 D160 - 10M | 0.08 |
250 |
|
| 11091935 - Conduit ALGAINE aluminium insonorisé M0-M1 D200 - 10M | 0.13 |
250 |
|
| 11091936 - Conduit ALGAINE aluminium insonorisé M0-M1 D250 - 10M | 0.2 |
250 |
|
| 11091937 - Conduit ALGAINE aluminium insonorisé M0-M1 D315 - 10M | 0.31 |
250 |
|
| 11091938 - Conduit ALGAINE aluminium insonorisé M0-M1 D355 - 10M | 0.4 |
250 |
|
| 11091939 - Conduit ALGAINE aluminium insonorisé M0-M1 D400 - 10M | 0.5 |
250 |
|
| 11091940 - Conduit ALGAINE aluminium insonorisé M0-M1 D450 - 10M | 0.64 |
250 |
|
| 11091941 - Conduit ALGAINE aluminium insonorisé M0-M1 D500 - 10M | 0.79 |
250 |
| Références | L (mm) | Ø (mm) | Poids (kg) | Rayon de cintrage |
|---|---|---|---|---|
| 11091930 - Conduit ALGAINE aluminium insonorisé M0-M1 D80 - 10M | 10000 |
80 |
1,23 |
0,6 D |
| 11091931 - Conduit ALGAINE aluminium insonorisé M0-M1 D100 - 10M | 10000 |
100 |
1,313 |
0,6 D |
| 11091932 - Conduit ALGAINE aluminium insonorisé M0-M1 D125 - 10M | 10000 |
125 |
1,622 |
0,6 D |
| 11091933 - Conduit ALGAINE aluminium insonorisé M0-M1 D150 - 10M | 10000 |
150 |
1,868 |
0,6 D |
| 11091934 - Conduit ALGAINE aluminium insonorisé M0-M1 D160 - 10M | 10000 |
160 |
2,054 |
0,6 D |
| 11091935 - Conduit ALGAINE aluminium insonorisé M0-M1 D200 - 10M | 10000 |
200 |
2,653 |
0,6 D |
| 11091936 - Conduit ALGAINE aluminium insonorisé M0-M1 D250 - 10M | 10000 |
250 |
4,34 |
0,6 D |
| 11091937 - Conduit ALGAINE aluminium insonorisé M0-M1 D315 - 10M | 10000 |
315 |
5,402 |
0,6 D |
| 11091938 - Conduit ALGAINE aluminium insonorisé M0-M1 D355 - 10M | 10000 |
355 |
6,078 |
0,6 D |
| 11091939 - Conduit ALGAINE aluminium insonorisé M0-M1 D400 - 10M | 10000 |
400 |
11,165 |
0,6 D |
| 11091940 - Conduit ALGAINE aluminium insonorisé M0-M1 D450 - 10M | 10000 |
450 |
12,74 |
0,6 D |
| 11091941 - Conduit ALGAINE aluminium insonorisé M0-M1 D500 - 10M | 10000 |
500 |
14,25 |
0,6 D |
