Caisson Piquage : CP Raccord

Caisson Piquage : CP

Raccord

Le caisson piquage permet de joindre et de rendre accessible le réseau collecteur vertical et le réseau horizontal.
Caisson Piquage : CP
Caisson Piquage : CP

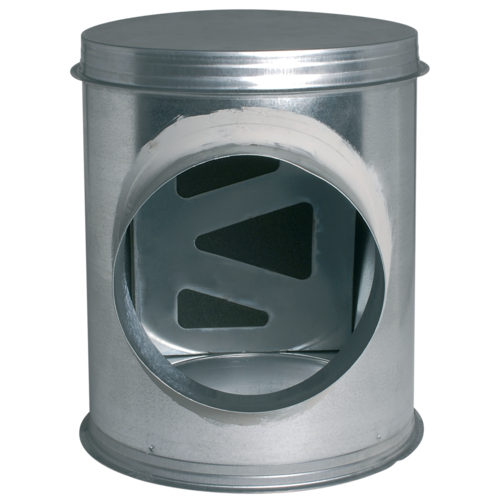

Le caisson piquage (ou Té-souche) est un accessoire aéraulique en acier galvanisé qui permet de joindre le réseau collecteur vertical et le réseau horizontal tout en assurant, conformément aux exigences des DTU 68.1 et 68.2, l'accessibilité à la colonne verticale et au réseau horizontal. Il est spécifique aux colonnes débouchant en combles ou en terrasses des locaux tertiaires et des logements collectifs, pour lesquelles le relevé d'étanchéité est réalisé avant la pose du caisson piquage (> 95% des cas). Le caisson piquage est équipé d'un jonc d'arrêt sur le corps du caisson pour maintenir le bouchon en position stable et ainsi limiter le risque de fuites.
Caisson Piquage : CP

Les + produits

  • accessibilité à la colonne préservée.
  • gamme disponible du diamètre 125 au diamètre 500,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • matériel conforme aux exigences du DTU 68.3 : 2013-06 P1-1 : "Installations de Ventilation Mécanique",
  • classement au feu M0.
  • facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
  • étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
  • fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre),
  • si le relevé d'étanchéité est réalisé après la pose du caisson piquage, on utilisera un CPT ou un CPT2A,
  • mise en oeuvre avec un Fourreau traversée de Terrasse : FT.
Matière de l'isolant
Caisson Piquage : CP

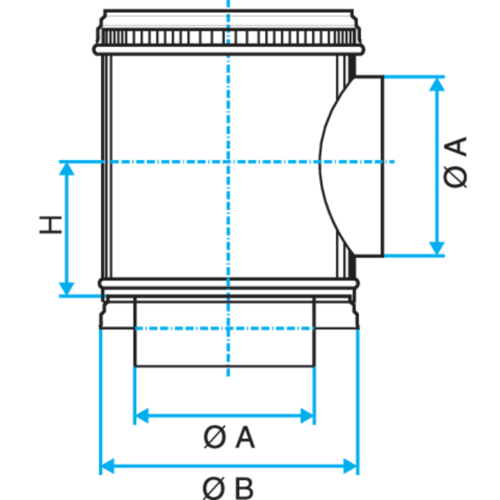

Références L (mm) Ø A (mm) Ø B (mm) Poids (kg)
11093601 - CP GALVA - D160/250

320

160

250

1,9

11093602 - CP GALVA - D200/315

350

200

315

2,6

11093603 - CP GALVA - D250/355

400

250

355

5,0

11093604 - CP GALVA - D315/400

400

315

400

4,9

11093605 - CP GALVA - D355/500

650

355

500

8,2

11093607 - CP GALVA - D500/630

650

500

630

15

11093608 - CP GALVA - D450/630

650

450

630

13

11093609 - CP GALVA - D125/200

285

125

200

1,4

Classement au feu

M0

Références produits et accessoires

  • CP GALVA - D160/250
    CP GALVA - D160/250
    11093601
  • CP GALVA - D200/315
    CP GALVA - D200/315
    11093602
  • CP GALVA - D250/355
    CP GALVA - D250/355
    11093603
  • CP GALVA - D315/400
    CP GALVA - D315/400
    11093604
  • CP GALVA - D355/500
    CP GALVA - D355/500
    11093605
  • CP GALVA - D500/630
    CP GALVA - D500/630
    11093607
  • CP GALVA - D450/630
    CP GALVA - D450/630
    11093608
  • CP GALVA - D125/200
    CP GALVA - D125/200
    11093609
