Culotte Simple à 90° : CS 90°
Raccord
Culotte Simple à 90° : CS 90°
Raccord

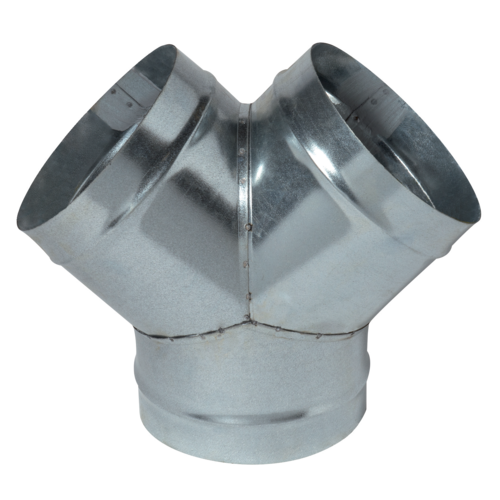

La culotte simple 90° permet d'assurer la confluence de 2 branches de réseau galvanisé à 90° l'une de l'autre.
Culotte Simple à 90° : CS 90°
La culotte simple 90° permet d'assurer la confluence de 2 branches de réseau galvanisé à 90° l'une de l'autre. Sa forme aéraulique permet de limiter fortement les pertes de charge, surtout en insufflation.
- gamme disponible du diamètre 80 au diamètre 900,
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
- classement au feu M0.
- facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
- étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
- fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
| Matériau principal | Matière de l'isolant |
|---|---|
| Acier galvanisé |
| Références | Ø (mm) | Ø A (mm) |
|---|---|---|
| 11093081 - CS 90° GALVA - D80 | 80 |
80 |
| 11093082 - CS 90° GALVA - D100 | 100 |
100 |
| 11093083 - CS 90° GALVA - D125 | 125 |
125 |
| 11093085 - CS 90° GALVA - D160 | 160 |
160 |
| 11093086 - CS 90° GALVA - D200 | 200 |
200 |
| 11093087 - CS 90° GALVA - D250 | 250 |
250 |
| 11093088 - CS 90° GALVA - D315 | 315 |
315 |
| 11093089 - CS 90° GALVA - D355 | 355 |
355 |
| 11093090 - CS 90° GALVA - D400 | 400 |
400 |
| 11093091 - CS 90° GALVA - D450 | 450 |
450 |
| 11093092 - CS 90° GALVA - D500 | 500 |
500 |
| 11093093 - CS 90° GALVA - D630 | 630 |
630 |
| 11093094 - CS 90° GALVA - D800 | 800 |
800 |
| Classement au feu |
|---|
| M0 |
