Piquage Equerre Circulaire : PEC à joints Raccord

Piquage Equerre Circulaire : PEC à joints

Raccord

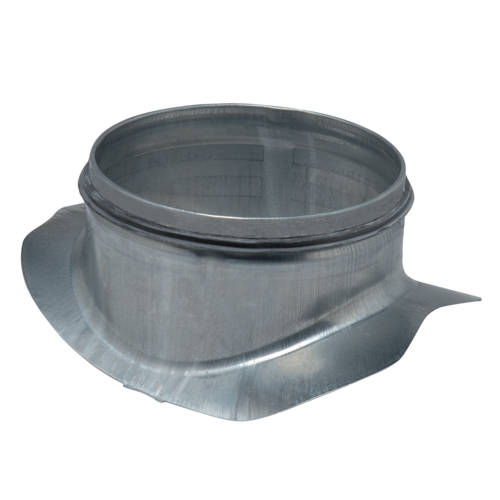

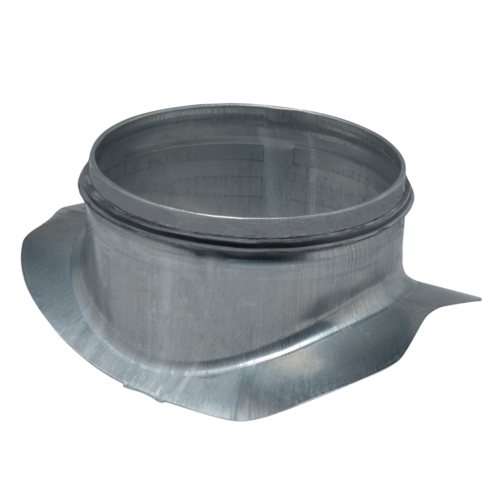

Le piquage équerre circulaire à joints permet de réaliser un piquage à 90° sur un conduit circulaire galvanisé.
Piquage Equerre Circulaire : PEC à joints
Piquage Equerre Circulaire : PEC à joints
Le piquage équerre circulaire à joints permet de réaliser un piquage à 90° sur un conduit circulaire galvanisé. Le piquage équerre circulaire à joints est à utiliser dans le cas de branches horizontales spécifiques aux réseaux tertiaires et il est déconseillé de l'utiliser en colonnes types habitat (utiliser des CRE montés en usine).
Piquage Equerre Circulaire : PEC à joints

Les + produits

  • facilité et rapidité de mise en oeuvre,
  • esthétique du réseau.
  • gamme disponible du diamètre 125 au diamètre 315,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • tous les joints sont sertis,
  • températures d'utilisation : - 30°C à + 100°C,
  • résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
  • classement au feu M0,
  • non préconisé pour obtenir une étanchéité classe C ou D.
  • lors de la mise en oeuvre, porter une attention particulière aux pertes de charge, aux bruits et au débit de fuite pouvant être générés,
  • privilégier les tés à joints préfabriqués en usine,
  • l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
  • l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
  • il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
  • le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
  • les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible.
Matériau principal Matière de l'isolant

Acier galvanisé

Piquage Equerre Circulaire : PEC à joints

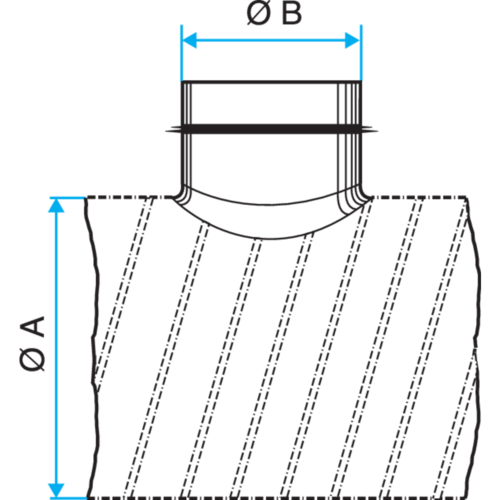

Références Ø A (mm) Ø B (mm)
11098261 - PEC GALVA+joint - Ø 125/125 mm

125

125

11098262 - PEC GALVA+joint - Ø 125/160 mm

160

125

11098263 - PEC GALVA+joint - Ø 125/200 mm

200

125

11098266 - PEC GALVA+joint - Ø 160/160 mm

160

160

11098267 - PEC GALVA+joint - Ø 160/200 mm

200

160

11098268 - PEC GALVA+joint - Ø 160/250 mm

250

160

11098270 - PEC GALVA+joint - Ø 200/200 mm

200

200

11098271 - PEC GALVA+joint - Ø 200/250 mm

250

200

11098274 - PEC GALVA+joint - Ø 250/315 mm

315

250

11098278 - PEC GALVA+joint - Ø 250/250 mm

250

250

11098279 - PEC GALVA+joint - Ø 315/315 mm

315

315

11098410 - PEC GALVA+joint - Ø 125/250 mm

250

125

11098411 - PEC GALVA+joint - Ø 125/315-355 mm

315 - 355

125

11098412 - PEC GALVA+joint - Ø 125/400-630 mm

400 - 630

125

11098413 - PEC GALVA+joint - Ø 160/315 mm

315

160

11098414 - PEC GALVA+joint - Ø 160/355-450 mm

355 - 450

160

11098415 - PEC GALVA+joint - Ø 200/315 mm

315

200

11098416 - PEC GALVA+joint - Ø 200/355-400 mm

355 - 400

200

11098417 - PEC GALVA+joint - Ø 250/355-400 mm

355 - 400

250

Classement au feu

M0
