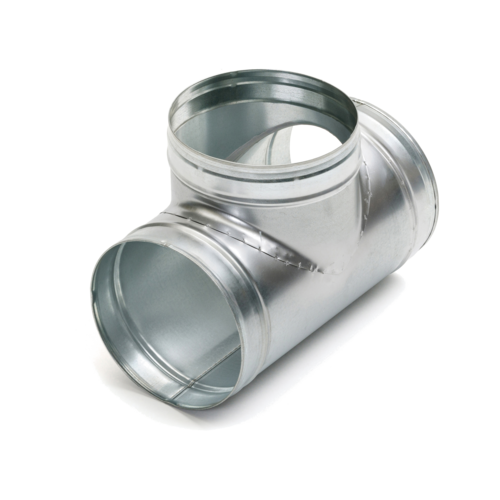

Le TE 90° permet de raccorder deux branches de réseau galvanisé avec un angle de 90°.
Té Equerre : TE 90°
Le TE 90° permet de raccorder deux branches de réseau galvanisé avec un angle de 90°. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur le piquage.
- gamme disponible du diamètre 80 au diamètre 900,
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
- classement au feu M0.
- facilité de montage des accessoires par emboîtage : les conduits sont femelles, les accessoires sont mâles,
- étanchéité à réaliser par l'ajout de mastic et/ou de bandes à trous,
- fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre).
| Matière de l'isolant |
|---|
| Références | Ø A (mm) | Ø B (mm) |
|---|---|---|
| 11093102 - TE GALVA - D80/80 | 80 |
80 |
| 11093104 - TE GALVA - D100/100 | 100 |
100 |
| 11093105 - TE GALVA - D100/80 | 100 |
80 |
| 11093107 - TE GALVA - D125/125 | 125 |
125 |
| 11093108 - TE GALVA - D125/100 | 125 |
100 |
| 11093109 - TE GALVA - D125/80 | 125 |
80 |
| 11093111 - TE GALVA - D160/160 | 160 |
160 |
| 11093112 - TE GALVA - D160/125 | 160 |
125 |
| 11093113 - TE GALVA - D160/100 | 160 |
100 |
| 11093114 - TE GALVA - D160/80 | 160 |
80 |
| 11093116 - TE GALVA - D200/200 | 200 |
200 |
| 11093117 - TE GALVA - D200/160 | 200 |
160 |
| 11093118 - TE GALVA - D200/125 | 200 |
125 |
| 11093122 - TE GALVA - D250/250 | 250 |
250 |
| 11093123 - TE GALVA - D250/200 | 250 |
200 |
| 11093124 - TE GALVA - D250/160 | 250 |
160 |
| 11093125 - TE GALVA - D250/125 | 250 |
125 |
| 11093129 - TE GALVA - D315/315 | 315 |
315 |
| 11093130 - TE GALVA - D315/250 | 315 |
250 |
| 11093131 - TE GALVA - D315/200 | 315 |
200 |
| 11093132 - TE GALVA - D315/160 | 315 |
160 |
| 11093133 - TE GALVA - D315/125 | 315 |
125 |
| Classement au feu |
|---|
| M0 |
