Té Equerre : TE à joints Raccord

Té Equerre : TE à joints

Raccord

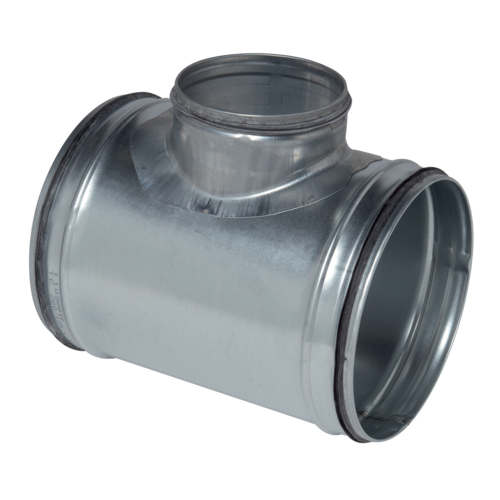

Le TE 90° à joints permet de raccorder deux conduits galvanisés avec un angle de 90° tout en assurant une étanchéité classe C.
Té Equerre : TE à joints
Té Equerre : TE à joints
Le TE 90° à joints permet de raccorder deux conduits galvanisés avec un angle de 90° tout en assurant une étanchéité classe C. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur le piquage.
Té Equerre : TE à joints

Les + produits

  • facilité et rapidité de mise en oeuvre,
  • étanchéité classe C,
  • esthétique du réseau.
  • gamme disponible du diamètre 125 au diamètre 560,
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • joint serti jusqu'au diamètre 315 inclu,
  • joint bi-dureté dans gorge pour les diamètres supérieurs à 315,
  • températures d'utilisation : - 30°C à + 100°C,
  • résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
  • classement au feu M0,
  • classe d'étanchéité C selon la norme NF EN 12237.
  • l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
  • l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
  • il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
  • le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
  • les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible.
Matière de l'isolant
Té Equerre : TE à joints
Références Ø A (mm) Ø B (mm)
11098002 - TE GALVA+joint - Ø 125/125 mm

125

125

11098005 - TE GALVA+joint - Ø 160/160 mm

160

160

11098006 - TE GALVA+joint - Ø 160/125 mm

160

125

11098008 - TE GALVA+joint - Ø 200/200 mm

200

200

11098009 - TE GALVA+joint - Ø 200/160 mm

200

160

11098010 - TE GALVA+joint - Ø 200/125 mm

200

125

11098011 - TE GALVA+joint - Ø 250/250 mm

250

250

11098012 - TE GALVA+joint - Ø 250/200 mm

250

200

11098013 - TE GALVA+joint - Ø 250/160 mm

250

160

11098014 - TE GALVA+joint - Ø 250/125 mm

250

125

11098015 - TE GALVA+joint - Ø 315/315 mm

315

315

11098016 - TE GALVA+joint - Ø 315/250 mm

315

250

11098017 - TE GALVA+joint - Ø 315/200 mm

315

200

11098018 - TE GALVA+joint - Ø 315/160 mm

315

160

11098019 - TE GALVA+joint - Ø 315/125 mm

315

125

11098020 - TE GALVA+joint - Ø 355/355 mm

355

355

11098021 - TE GALVA+joint - Ø 355/315 mm

355

315

11098022 - TE GALVA+joint - Ø 355/250 mm

355

250

11098023 - TE GALVA+joint - Ø 355/200 mm

355

200

11098024 - TE GALVA+joint - Ø 355/160 mm

355

160

11098025 - TE GALVA+joint - Ø 355/125 mm

355

125

11098026 - TE GALVA+joint - Ø 400/400 mm

400

400

11098027 - TE GALVA+joint - Ø 400/315 mm

400

315

11098028 - TE GALVA+joint - Ø 400/250 mm

400

250

11098029 - TE GALVA+joint - Ø 400/200 mm

400

200

11098030 - TE GALVA+joint - Ø 400/160 mm

400

160

11098031 - TE GALVA+joint - Ø 400/125 mm

400

125

11098032 - TE GALVA+joint - Ø 500/500 mm

500

500

11098033 - TE GALVA+joint - Ø 500/315 mm

500

315

11098034 - TE GALVA+joint - Ø 500/250 mm

500

250

11098035 - TE GALVA+joint - Ø 500/200 mm

500

200

11098037 - TE GALVA+joint - Ø 400/355 mm

400

355

11098038 - TE GALVA+joint - Ø 450/450 mm

450

450

11098039 - TE GALVA+joint - Ø 450/400 mm

450

400

11098040 - TE GALVA+joint - Ø 450/355 mm

450

355

11098041 - TE GALVA+joint - Ø 450/315 mm

450

315

11098042 - TE GALVA+joint - Ø 450/250 mm

450

250

11098043 - TE GALVA+joint - Ø 450/200 mm

450

200

11098044 - TE GALVA+joint - Ø 450/160 mm

450

160

11098045 - TE GALVA+joint - Ø 450/125 mm

450

125

11098046 - TE GALVA+joint - Ø 500/400 mm

500

400

11098047 - TE GALVA+joint - Ø 500/355 mm

500

355

11098404 - TE GALVA+joint - Ø 560/560 mm

560

560

11098405 - TE GALVA+joint - Ø 560/500 mm

560

500

11098406 - TE GALVA+joint - Ø 560/450 mm

560

450

11098407 - TE GALVA+joint - Ø 560/400 mm

560

400

11098408 - TE GALVA+joint - Ø 560/355 mm

560

355

11098409 - TE GALVA+joint - Ø 560/315 mm

560

315

Classement au feu

M0
