IN LINE XPro
Ventilateur de conduit
IN LINE XPro
Ventilateur de conduit

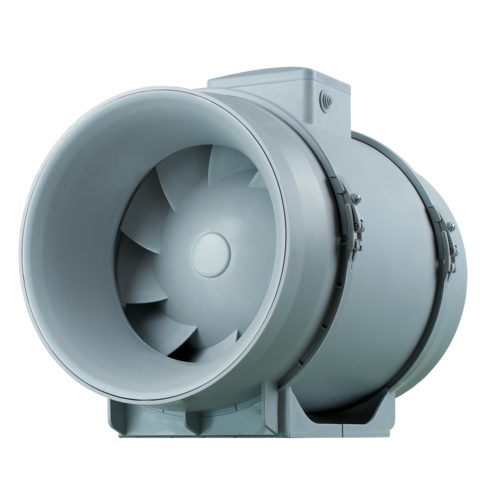

IN LINE XPro est un ventilateur de conduit performant et économe en énergie. Son bloc moteur démontable facilite le montage et la maintenance.
IN LINE XPro
IN LINE XPro est un ventilateur de conduit qui permet de ventiler une ou plusieurs pièces de volume important : cuisine, pool-house, atelier, vestiaires, réfectoire, salle des fêtes...
Ses performances aérauliques et acoustiques sont optimisées pour offrir plus de pression et une consommation électrique réduite.
XPro fonctionne en extraction ou en insufflation d'air sur des réseaux de gaines circulaires et peut être installé en tout point du réseau de ventilation.
Il offre jusqu'à 2 vitesses de ventilation si l'on raccorde un inverseur et peut fonctionner avec un variateur de tension.
Ses performances aérauliques et acoustiques sont optimisées pour offrir plus de pression et une consommation électrique réduite.
XPro fonctionne en extraction ou en insufflation d'air sur des réseaux de gaines circulaires et peut être installé en tout point du réseau de ventilation.
Il offre jusqu'à 2 vitesses de ventilation si l'on raccorde un inverseur et peut fonctionner avec un variateur de tension.
Les + produits
- moteur performant et économe en énergie,
- silencieux : à partir de 27 dB(A),

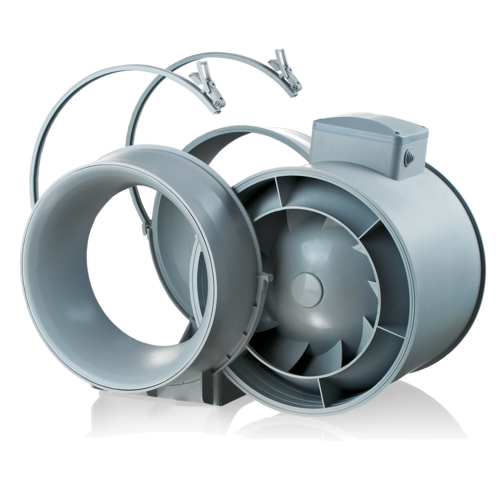

- installation et maintenance faciles grâce au bloc moteur démontable.
IN LINE XPro est un ventilateur de conduit adapté à l'extraction ou à l'insufflation d'air dans des locaux de grand volume.
Il peut fonctionner sur 1 ou 2 vitesses de ventilation, commandé par un inverseur ou un variateur de tension.
- matière : PP faiblement inflammable,
- 7 modèles : de Ø 100 mm à Ø 315 mm pour des débits maximum de 245 à 2050 m³/h,
- bloc moteur démontable,
- moteur monophasé 2 vitesses haute efficacité, sur roulement à billes,
- protection thermique intégrée.
- raccordement à un conduit amont et aval,
- montage toute position,
- fixation à une paroi via la platine de montage,
- montage possible en série pour plus de pression ou en parallèle pour plus de débit,
- apport d'air neuf dans les espaces ventilés par une grille d'amenée d'air ou un détalonnage de porte,
- température du local d'installation comprise entre 1°C et 45°C,
- température maximum de l'air extrait : 60°C.
Durée de vie (h) | Nombre de vitesses | Matière de l'isolant | Type de moteur |
---|---|---|---|
40000 |
2 |
AC |
Références | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | L (mm) | Ø (mm) | Poids (kg) |
---|---|---|---|---|---|---|---|---|
11022340 - IN LINE XPro 100 | 196 |
302,5 |
226 |
100 |
226 |
302,5 |
100 |
1,75 |
11022341 - IN LINE XPro 125 | 196 |
258,5 |
226 |
125 |
226 |
258,5 |
125 |
2,15 |
11022342 - IN LINE XPro 150 | 220 |
289 |
247 |
150 |
247 |
289 |
150 |
2,3 |
11022343 - IN LINE XPro 160 | 220 |
289 |
247 |
160 |
247 |
289 |
160 |
3,25 |
11022344 - IN LINE XPro 200 | 239 |
295,5 |
261 |
200 |
261 |
295,5 |
200 |
3,95 |
11022345 - IN LINE XPro 250 | 287 |
383 |
323 |
250 |
323 |
383 |
250 |
7,8 |
11022346 - IN LINE XPro 315 | 362 |
445 |
408 |
315 |
408 |
445 |
315 |
11,95 |
Références | Débit en vitesse max (m³/h) | Débit en vitesse min (m³/h) |
---|---|---|
11022340 - IN LINE XPro 100 | 245 |
180 |
11022341 - IN LINE XPro 125 | 350 |
240 |
11022342 - IN LINE XPro 150 | 565 |
415 |
11022343 - IN LINE XPro 160 | 565 |
415 |
11022344 - IN LINE XPro 200 | 1040 |
830 |
11022345 - IN LINE XPro 250 | 1400 |
1110 |
11022346 - IN LINE XPro 315 | 2050 |
1570 |
Références | Pression acoustique à 3 m en vitesse max (dB(A)) | Pression acoustique à 3 m en vitesse min (dB(A)) |
---|---|---|
11022340 - IN LINE XPro 100 | 32 |
27 |
11022341 - IN LINE XPro 125 | 34 |
29 |
11022342 - IN LINE XPro 150 | 46 |
37 |
11022343 - IN LINE XPro 160 | 46 |
37 |
11022344 - IN LINE XPro 200 | 52 |
45 |
11022345 - IN LINE XPro 250 | 55 |
47 |
11022346 - IN LINE XPro 315 | 58 |
49 |
Références | Fréquence (Hz) | Indice de protection | Intensité de protection (A) | Intensité max (A) | Tension (V) | Puissance max (W) | Puissance min (W) |
---|---|---|---|---|---|---|---|
11022340 - IN LINE XPro 100 | 50/60 |
2 |
0,15 |
220/240 |
25 |
23 |
|
11022341 - IN LINE XPro 125 | 50/60 |
2 |
0,2 |
220/240 |
30 |
25 |
|
11022342 - IN LINE XPro 150 | 50/60 |
2 |
0,3 |
220/240 |
50 |
42 |
|
11022343 - IN LINE XPro 160 | 50/60 |
2 |
0,3 |
220/240 |
50 |
42 |
|
11022344 - IN LINE XPro 200 | 50/60 |
2 |
0,6 |
220/240 |
108 |
76 |
|
11022345 - IN LINE XPro 250 | 50/60 |
2 |
1 |
220/240 |
177 |
125 |
|
11022346 - IN LINE XPro 315 | 50/60 |
2 |
2 |
220/240 |
320 |
230 |
Classe de l'isolation électrique |
---|
Classe 2 |
