VEX1000RS Centrale de traitement d'air

VEX1000RS

Centrale de traitement d'air

Il est facile de trouver une VEX1000RS pour répondre à chaque besoin.

Voir les références

VEX1000RS

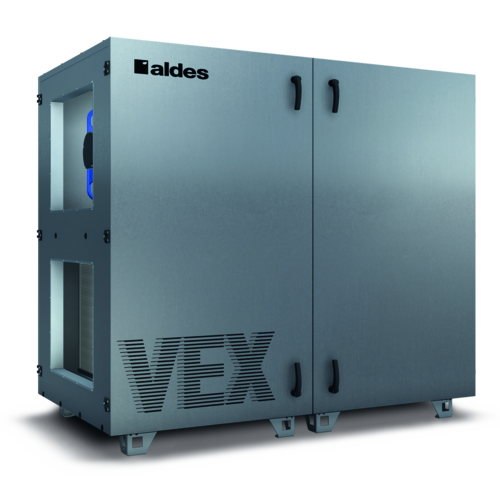

La gamme VEX1000 RS est une centrale d’air compacte rotative
certifi ée Eurovent AHU. Elle est équipée de composants haute effi cacité
et particulièrement économes en énergie. Chaque VEX1000 RS est
optimisée pour offrir le meilleur rapport débit d’air/compacité possible.
La VEX1000 RS intègre la régulation exclusive Aldes SMART CONTROL
nouvelle génération. Le pilotage et monitoring de l’ensemble des
paramètres de fonctionnement se font sans fi l directement sur une
tablette ou un PC.
- Comptage d’énergie global et par composant
- Webserveur pour supervision jusqu’à 20 centrales
- Pilotage d’un caisson de recyclage (CO2
et température)
VEX1000 RS peut être sélectionnée suivant 3 niveaux de préparation de
l’autonomate :
- Centrale prête à démarrer
- Centrale prête pour intégrer un automate tiers
- Centrale nue sans capteurs ni composants électriques.
VEX1000 RS peut également être sélectionnée avec l’option ALC
brevetée, garantissant une recirculation interne de l’air vicié vers l’air
souffl é de 0%

Les + produits

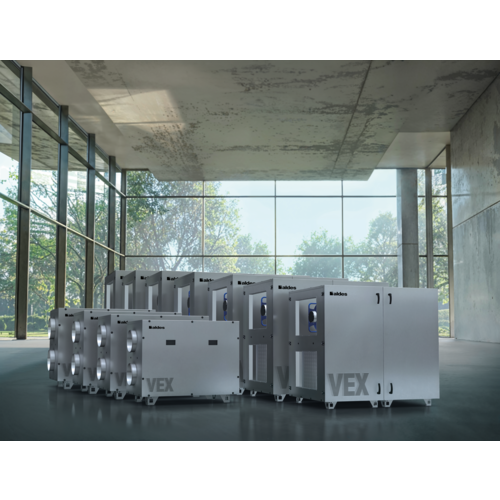

Facile à vivre: -11 tailles de caisson jusqu'à 8500 m3/h -Automate nouvelle génération avec pilotage en WIFI par tablette
Ultra compacte: -Toutes les centrales VEX1000RS (monoblocs et bi-blocs) passent par une porte standard de 900mm jusqu'à 7200 m3/h. -Toutes versions de batterie intégrée dans le caisson
Performante: -Centrale compacte certifiée Eurovent AHU, notes EN1886 T2-TB2-L1-D2-F9 -Ventilateur type plugfan à moteur EC très haut rendement -Echangeur de chaleur rotatif à vitesse variable, certifié Eurovent AARE
VEX1000 RS peut être livrée en version SPLIT (démontable en plusieurs morceaux facilement transportables) pour des conditions d'accès extrêmement restreintes dans les bâtiments.
L'ensemble des composants sont amovibles (ventilateur, filtre, échangeur de chaleur et batterie) pour faciliter les phases de mise en service, maintenance et réparation. La VEX1000RS est conforme VDI 6022.
Large panel de batteries (électrique,change-over hydraulique, DX réversibles) disponibles en version intégrée dans le caisson ou en module additionnel.
Automate nouvelle génération de type EXcon+ avec connexion WiFi intégrée en standard pour pilotage par tablette
Nouvelle interface utilisateur graphique accessible via Webserver.
Comptage d'énergie intégré

Principes de fonctionnement

VEX1000 RS apporte de l'air frais et filtré dans le bâtiment et récupère la chaleur de l'air extrait à l'aide de l'échangeur de chaleur rotatif à haute efficacité et vitesse variable. L'air neuf entrant peut être chauffé et/ou refroidi à l'aide d'une gamme complète de batterie de chauffage et de refroidissement intégrées ou en module additionnel.

VEX1000 repose une plateforme de type compacte et dispose du meilleur rapport débit / compacité du marché.

Cette centrale peut être équipée en option du dispositif breveté et exclusif de contrôle des fuites internes de l'échangeur de chaleur ALC, qui élimine le transfert de l'air extrait vers l'air soufflé (0% EATR)

La régulation de VEX1000RS permet de s'adapter au plus grand nombre de cas d'usage client :

-Débit constant, pression constante

-Débit variable sur signal de sonde externe

-En exclusivité pression ajustée

Caractéristiques techniques

Conception monobloc de taille 1005 à 1020, conception bibloc de taille 1030 à 1080.
Pieds ajustables fournis en standard
Alimentation électrique monophasée 230v jusqu'à la taille 1020, triphasée 400V jusqu'à la taille 1080.
Caisson de recyclage disponible de la taille VEX1030 à la taille 1080
Large gamme d'accessoires pour installation extérieure: toiture, chassis périmétrique, protection de servo moteur, visière pare pluie.
Vanne pour batterie hydraulique
Batteries intégrées pour chauffage et refroidissement (électrique,change-over hydraulique, DX réversibles)
Batteries en module additionnel pour chauffage et refroidissement (électrique,change-over hydraulique, DX réversibles)
Secteur de purge en option
Échangeur de chaleur rotatif a condensation en série, option sorption et option revêtement époxy
Double étage de filtration sur l'air neuf et sur l'air repris
Choix possible entre filtre à poches et filtre compact haute efficacité

-Flux air neuf, étage 1:

Pré filtre compact ISO Coarse 85%, G4

Pré filtre compact ePM10 60%, M5

Pré filtre compact ePM1 55%, F7

-Flux air neuf, étage 2:

Filtre compact ePM10 60%, M5

Filtre compact ePM1 55%, F7

Filtre compact ePM1 80%, F9

Filtre à poches ePM10 60%, M5

Filtre à poches ePM1 55%, F7

Filtre à poches ePM1 80%, F9

-Flux air repris, étage 1:

Pré filtre compact ISO Coarse 85%, G4

Pré filtre compact ePM10 60%, M5

Pré filtre compact ePM1 55%, F7

-Flux air repris, étage 2:

Filtre compact ePM10 60%, M5

Filtre compact ePM1 55%, F7

Filtre compact ePM1 80%, F9

Filtre à poches ePM10 60%, M5

Filtre à poches ePM1 55%, F7

Filtre à poches ePM1 80%, F9

3 types de montage du coffret électrique:

-Coffret monté sur équerre fixé directement sur la centrale

-Coffet déporté de la centrale à monter sur réhausse

-Coffret déporté de la centrale à monter sur un mur

3 types de préparation d'automate :

-centrale avec automate monté, câblé en usine

-centrale avec sondes et câblage interne, prête pour recevoir un automate tiers

-centrale nue, sans sonde, sans automate

Manchette souple de raccordement
Visière pare pluie (air neuf et rejet)
Registre de classe 3

Références	Epaisseur isolant (mm)	Filtres disponibles	Sens du raccordement	Type d'échangeur	Type de moteur






















11004185 - VEX1005 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004186 - VEX1010 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004187 - VEX1015 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004188 - VEX1020 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004189 - VEX1030 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004190 - VEX1035 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif
11004191 - VEX1045 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004192 - VEX1050 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004193 - VEX1060 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004194 - VEX1065 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche	Horizontal	Rotatif	EC
11004195 - VEX1080 R S	50	Pré filtration G4, M5, F7 compact // Filtration M5, F7, F9 compacte ou poche

Références	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	J (mm)	K (mm)	L (mm)	Ø (mm)
	1307			855	720	683			234	617	360	310	250
	1307			855	720	683			234	617	360	310	250
	1347			1135	720	683			274	794	355	305	315
	1347			1135	720	683			274	794	355	305	315
	1461			1135	809	772			306	825	400	350	400
	1461			1135	809	772			306	825	400	350	400
	1461			1135	905	868			311	825	450	400	400
	1461			1135	905	868			311	825	450	400	400
	1660	830	830	1339	1016	970	500	400	980	355	500
	1660	830	830	1339	1016	970	500	400	980	355	500
	1660	830	830	1339	1117	1071	500	400	980	355	550
	1660	830	830	1339	1117	1071	500	400	980	355	550
	1730	865	865	1524	1217	1172	700	500	1125	400	600
	1730	865	865	1524	1217	1172	700	500	1125	400	600
	1730	865	865	1524	1319	1274	700	500	1125	400	650
	1730	865	865	1524	1319	1274	700	500	1125	400	650
	1800	900	900	1734	1403	1357	900	500	1280	450	700
	1800	900	900	1734	1403	1357	900	500	1280	450	700
	1800	900	900	1734	1493	1460	900	500	1280	450	750
	1800	900	900	1734	1493	1460	900	500	1280	450	750
	2104	1052	1052	1906	1609	1561	1000	700	1410	485	795
	2104	1052	1052	1906	1609	1561	1000	700	1410	485	795
11004185 - VEX1005 R S	1405			959	719	688			338	721	356	306	250
11004186 - VEX1010 R S	1446			1239	719	688			410	930	356	306	315
11004187 - VEX1015 R S	1560			1239	808	777			410	930	400	350	400
11004188 - VEX1020 R S	1560			1695	904	873			410	930	449	400	400
11004189 - VEX1030 R S	1685	838	838	1444	1009	971	500	400	1084	459	505
11004190 - VEX1035 R S	1689	838	838	1444	1019	1072	500	400	1084	459	555
11004191 - VEX1045 R S	1754	870	870	1629	1225	1173	700	500	1228	500	606
11004192 - VEX1050 R S	1754	870	870	1629	1322	1270	700	500	1228	500	655
11004193 - VEX1060 R S	1820	904	904	1839	1405	1358	900	500	1384	588	700
11004194 - VEX1065 R S	1820	904	904	1839	1508	1461	900	500	1834	588	750
11004195 - VEX1080 R S	2127	1057	1057	2011	1612	1562	1000	700	1515	626	795

Références	Débit minimum	Débit max ErP (m³/h)	Débit max (m³/h)
	110	850	1090
	110	850	1090
	130	1240	1295
	130	1240	1295
	230	1730	2295
	230	1730	2295
	240	2235	2440
	240	2235	2440
	400	3015	4035
	400	3015	4035
	420	3630	4185
	420	3630	4185
	610	4600	6175
	610	4600	6175
	630	5300	6375
	630	5300	6375
	630	6180	6330
	630	6180	6330
	650	7195	7550
	650	7195	7550
	1030	8500	10300
	1030	8500	10300
11004185 - VEX1005 R S	110	850	1090
11004186 - VEX1010 R S	130	1240	1295
11004187 - VEX1015 R S	230	1730	2295
11004188 - VEX1020 R S	240	2235	2440
11004189 - VEX1030 R S	400	3015	4035
11004190 - VEX1035 R S	420	3630	4185
11004191 - VEX1045 R S	610	4600	6175
11004192 - VEX1050 R S	630	5300	6375
11004193 - VEX1060 R S	630	5300	6375
11004194 - VEX1065 R S	650	7195	7550
11004195 - VEX1080 R S	1030	8500	10300

Références	Tension (V)	Fréquence (Hz)	Tension de la batterie électrique 1	Intensité nominale (A)	Tension de la centrale (V)	Max. line fuse (A)






















11004185 - VEX1005 R S	230	50	230	1,52	230	13
11004186 - VEX1010 R S	230	50	230	1,52	230	13
11004187 - VEX1015 R S	230	50	230	1,52	230	17,4
11004188 - VEX1020 R S	230	50	230	1,52	230	17,4
11004189 - VEX1030 R S	230	50	230	1,52	230	22,6
11004190 - VEX1035 R S	230	50	230	1,52	230	22,6
11004191 - VEX1045 R S	230	50	230	1,52	230	26,4
11004192 - VEX1050 R S	230	50	230	1,52	230	26,4
11004193 - VEX1060 R S	230	50	230	1,52	230	37,7
11004194 - VEX1065 R S	230	50	230	1,52	230	37,7
11004195 - VEX1080 R S	230	50	230	1,52	230	37,7

Références	Valeurs de test selon la norme EN 1886






















11004185 - VEX1005 R S	T2-TB2-L1-D2–F9
11004186 - VEX1010 R S	T2-TB2-L1-D2–F9
11004187 - VEX1015 R S	T2-TB2-L1-D2–F9
11004188 - VEX1020 R S	T2-TB2-L1-D2–F9
11004189 - VEX1030 R S	T2-TB2-L1-D2–F9
11004190 - VEX1035 R S	T2-TB2-L1-D2–F9
11004191 - VEX1045 R S	T2-TB2-L1-D2–F9
11004192 - VEX1050 R S	T2-TB2-L1-D2–F9
11004193 - VEX1060 R S	T2-TB2-L1-D2–F9
11004194 - VEX1065 R S	T2-TB2-L1-D2–F9
11004195 - VEX1080 R S	T2-TB2-L1-D2–F9
