VEX4000 Cassette filtre

VEX4000

Cassette filtre

Grâce à l’unité VEX4000 et au programme EXselectPRO, vous pouvez assembler votre propre unité de ventilation pour obtenir la solution la plus adaptée à votre projet – à chaque fois !
VEX4000 VEX4000
Télécharger le fichier CAD Library

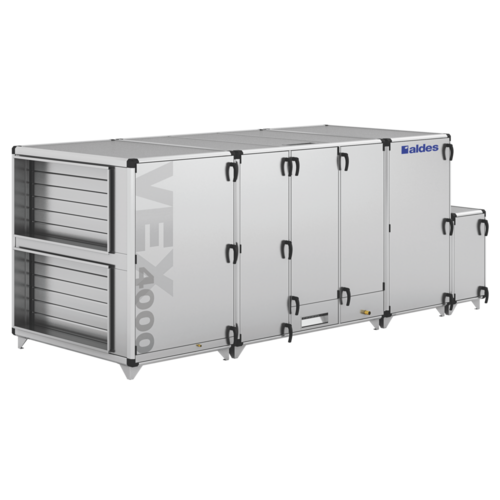

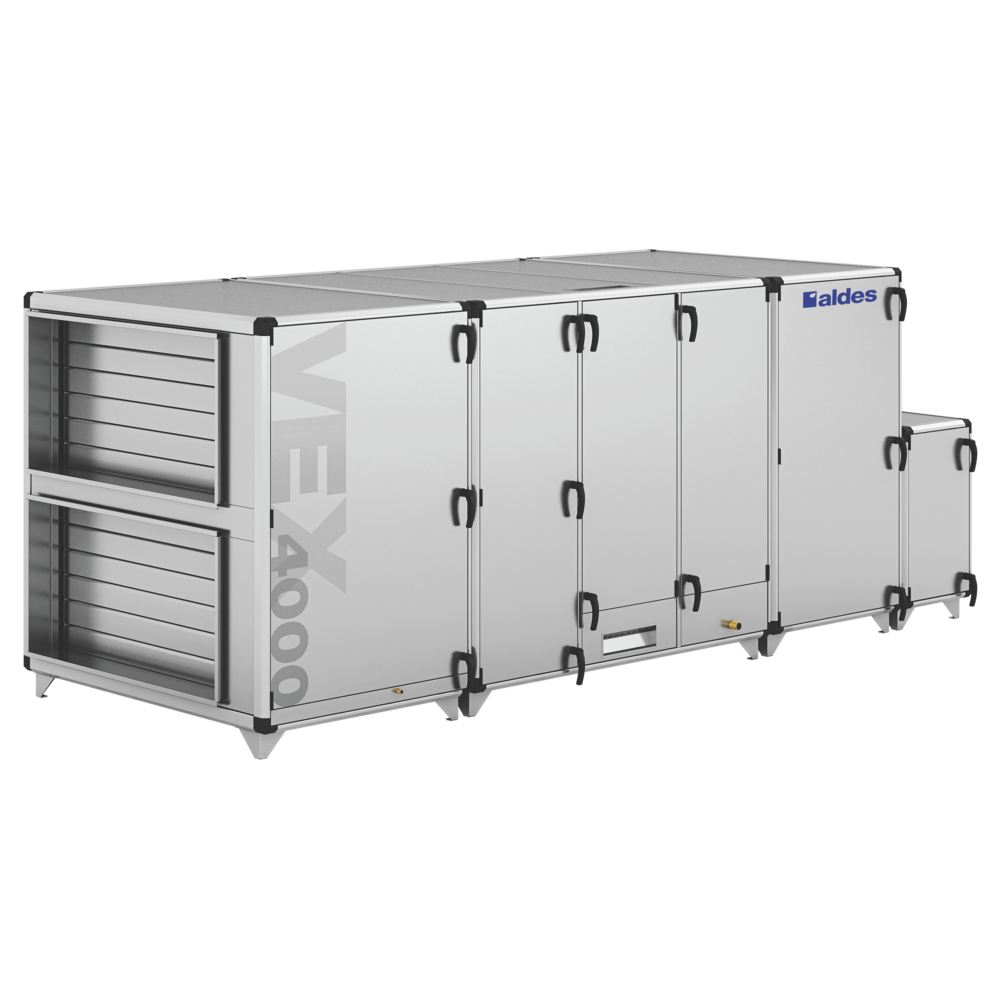

VEX4000
Les unités de la gamme VEX4000 sont très économes en énergie et fiables avec suffisamment de flexibilité pour répondre à la plupart des exigences en matière de solutions de ventilation pour les bureaux, les écoles, les hôtels, les hôpitaux et les installations industrielles. Les unités VEX4000 sont compactes et peuvent être assemblées avec une grande flexibilité grâce à leurs composants de ventilation modulaires. Les nombreuses variantes possibles offrent une grande liberté pour combiner et personnaliser des solutions individuelles.
VEX4000

Les + produits

  • extrêmement économe en énergie,
  • niveau sonore minimal,
  • modules compacts dans de nombreuses variantes.
  • installation simple,
  • configuration facile grâce à un programme de conception unique.

VEX4000 apporte de l'air neuf et filtré dans le bâtiment et récupère la chaleur de l'air extrait à l'aide de son échangeur de chaleur à haut rendement. L'air entrant peut être chauffé et/ou refroidi avec une gamme complète de batteries.

  • L’option ALC™(Automatic Leakage Control : Contrôle Automatique des Fuites) est la solution brevetée qui prévient la propagation des virus par des centrales de traitement d’air à échangeur rotatif. Elle mesure, contrôle et ajuste en permanence la différence de pression entre les débits d'air soufflé et extrait afin d’assurer qu'aucun air contaminé ne recircule vers l'air propre de l'unité.
  • 10 modèles jusqu’à 30 000 m³/h.
  • Certifié AHU 16.01.020.
  • Construction en profilés aluminium, panneaux double peau.
  • Finition extérieure en Aluzinc AZ185 : classe de corrosion C4. Pour d’autres finitions, nous consulter.
  • Isolation par laine minérale 50mm (Classe A1 selon DIN4102), densité 65 kg/m³.
  • Valeurs EN1886 : D2, L1/L1, T2, TB3 (TB2 disponible prochainement) F9.
  • Moteur EC roue à réaction très basse consommation avec un SFP optimisé grâce aux ventilateurs centrifuges à roue à réaction montés en entrainement direct.
  • Accès et entretien facile : composants montés sur glissières, hublots d’inspection éclairés (en option), portes montées sur charnières réglables et dégondables avec poignées verrouillables.
  • Echangeur rotatif haute efficacité (Eurovent AARE) avec 4 types d’efficacité aux choix. Section de purge en option pour préserver la qualité d’air intérieur.
  • 4 types d’échangeurs :
    • standard aluminium à condensation,
    • hygroscopique,
    • sorption : idéal pour des climats chauds et humides,
    • epoxy : idéal pour des ambiances corrosives (i.e. marin).
  • Echangeur à courant croisé (conforme ERP 2016) en standard aluminium ou époxy. Bac à condensats inox résistant à la corrosion et bypass modulant intégré.
  • Choix de filtres pour garantir la qualité d’air : filtres à poches M5 (ePM10 65%), F7 (ePM1 65%), F9 (ePM1 65%) ou F7C charbon actif (nous consulter pour d’autres types de filtres et pré-filtres).
  • Interrupteur intégré.
  • Régulation EXcon 100% Plug & Play :
    • débit constant,
    • pression constante,
    • débit variable selon sonde CO2/ COV (signal 0-10V),
    • pression régulée: régulation en pression optimisée qui adaptera la consigne de pression en fonction du débit mesuré, assurant une efficacité énergétique,
    • régulation de température,
    • horloge intégrée : gestion de plages horaires via la régulation.
  • Paramétrage et supervision via commande déportée tactile.
  • Protocoles de communication GTB/GTC
    • webserver intégré TCP/IP RJ45,
    • modbusRTU RS485,
    • BACnet TCP/IP,
    • LON (option).
  • Version sans régulation également disponible.
  • Option compatible VDI 6022.

Traitement d'air pour les bâtiments tertiaires à haut rendement énergétique de tous types : bureaux, écoles, magasins, etc.

Références Densité isolant (kg/m³) Epaisseur isolant (mm) Matière de l'isolant Sens du raccordement Type d'échangeur Type de moteur Type de roue

11058017 - VEX4010

60

50



Horizontal

Croisé

EC

Réaction

11058018 - VEX4020

60

50

Horizontal

Croisé

EC

Réaction

11058019 - VEX4030

60

50

Horizontal

Croisé

EC

Réaction

11058020 - VEX4040

60

50

Horizontal

Croisé

EC

Réaction

11058025 - VEX4050

60

50

Horizontal

Croisé

EC

Réaction

11058026 - VEX4060

60

50

Horizontal

Croisé

EC

Réaction

11058027 - VEX4070

60

50

Horizontal

Croisé

EC

Réaction

11058028 - VEX4080

60

50

Horizontal

Croisé

EC

Réaction

11058029 - VEX4090

60

50

Horizontal

Croisé

EC

Réaction

11058030 - VEX4100

60

50

Horizontal

Croisé

EC

Réaction

VEX4000
Références A (mm) B (mm) C (mm) Poids (kg)

11058017 - VEX4010

2144

1309

1055

532

11058018 - VEX4020

2144

1309

1275

602

11058019 - VEX4030

2254

1499

1549

790

11058020 - VEX4040

2254

1599

1630

835

11058025 - VEX4050

2254

1744

1755

913

11058026 - VEX4060

2254

2069

1930

1268

11058027 - VEX4070

2724

2069

2115

1405

11058028 - VEX4080

2724

2494

2325

1699

11058029 - VEX4090

2724

2744

2625

2233

11058030 - VEX4100

2724

3024

2895

2451

Références Débit max (m³/h)

11058017 - VEX4010

3725

11058018 - VEX4020

5000

11058019 - VEX4030

8400

11058020 - VEX4040

10650

11058025 - VEX4050

11100

11058026 - VEX4060

15900

11058027 - VEX4070

18000

11058028 - VEX4080

22000

11058029 - VEX4090

25800

11058030 - VEX4100

36000

Références Tension de la batterie électrique 1 Tension de la centrale (V)

11058017 - VEX4010

230/400

230/400

11058018 - VEX4020

230/400

230/400

11058019 - VEX4030

230/400

230/400

11058020 - VEX4040

230/400

230/400

11058025 - VEX4050

230/400

230/400

11058026 - VEX4060

230/400

230/400

11058027 - VEX4070

230/400

230/400

11058028 - VEX4080

230/400

230/400

11058029 - VEX4090

230/400

230/400

11058030 - VEX4100

230/400

230/400

  • Texte ErP - Ventilation  :  Conforme au règlement d'éco conception 1253/2014 et d'étiquetage énergétique 1254/2014 pour la ventilation.Echelle de classes énergétiques : voir page Réglementation ErP.
  • N° de fiche CEE 1  :  BAT-TH-126
Références Valeurs de test selon la norme EN 1886

11058017 - VEX4010

D2, L1, L1, F9, T2, TB3

11058018 - VEX4020

D2, L1, L1, F9, T2, TB3

11058019 - VEX4030

D2, L1, L1, F9, T2, TB3

11058020 - VEX4040

D2, L1, L1, F9, T2, TB3

11058025 - VEX4050

D2, L1, L1, F9, T2, TB3

11058026 - VEX4060

D2, L1, L1, F9, T2, TB3

11058027 - VEX4070

D2, L1, L1, F9, T2, TB3

11058028 - VEX4080

D2, L1, L1, F9, T2, TB3

11058029 - VEX4090

D2, L1, L1, F9, T2, TB3

11058030 - VEX4100

D2, L1, L1, F9, T2, TB3

Références produits et accessoires

  • VEX4010
    VEX4010
    11058017
  • VEX4020
    VEX4020
    11058018
  • VEX4030
    VEX4030
    11058019
  • VEX4040
    VEX4040
    11058020
  • VEX4050
    VEX4050
    11058025
  • VEX4060
    VEX4060
    11058026
  • VEX4070
    VEX4070
    11058027
  • VEX4080
    VEX4080
    11058028
  • VEX4090
    VEX4090
    11058029
  • VEX4100
    VEX4100
    11058030
