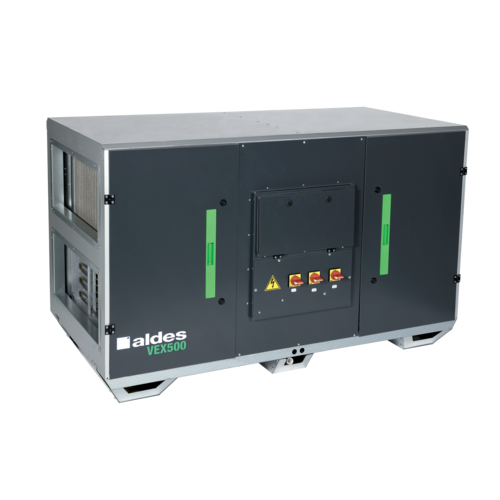

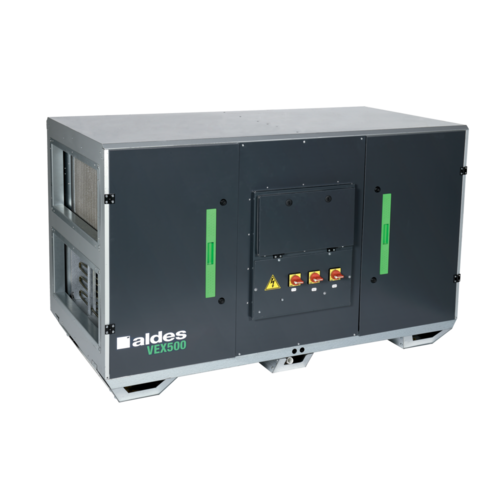

VEX500 Centrale de traitement d'air

VEX500

Centrale de traitement d'air

VEX500 est la solution de centrale de traitement d'air assurant une très bonne qualité d'air intérieur (filtre ePM1 90%), un bon confort et limitant fortement les déperditions énergétiques.
VEX500 VEX500
Télécharger le fichier CAD Library
VEX500
VEX500 est la solution performante idéale pour les locaux tertiaires. Grâce à son échangeur thermique très haute performance, sa large gamme de filtres et de batteries, les occupants du bâtiment bénéficient d'une très bonne qualité d'air intérieur (jusqu'à ePM1 90%) et d'un très bon confort thermique et acoustique. VEX500 permet aussi de limiter très fortement les pertes énergétiques (échangeur jusqu'à 95% de rendement et certifié Eurovent AAHE).
VEX500

Les + produits

  • centrales de traitement d’air très haut rendement (jusqu’à 95%),
  • régulation exclusive Aldes Smart Control®,
  • qualité d’air et confort thermique optimaux,
  • simplicité d'installation et de mise en oeuvre,
  • logiciel Selector dédié VEX pour le choix de produit et le calcul des performances.

VEX500 introduit l'air dans le bâtiment, le filtre (jusqu'à 90% des PM1) et récupère l'énergie de l'air extrait grâce à son échangeur à très haut rendement. Cet air neuf peut être chauffé et/ou refroidi grâce à une gamme complète de batteries.

  • centrale monobloc pré-câblée avec construction autoportante en panneau double peau,
  • isolation par laine minérale 50 mm, densité 40kg/m3,
  • échangeur contre-flux haut rendement jusqu’à 95% (Certifié AAHU),
  • moteur EC et roue à réaction haute performance,
  • by-pass 100 % et modulable,
  • filtres G4 (Grossier 60%) en extraction et F7 (ePM1 60%) à l’air neuf en standard,
  • option : M5 (ePM10 50%), F9 (ePM1 90%),
  • large gamme de batteries,
  • interrupteur intégré,
  • régulation Aldes Smart Control® :
    • vitesse constante,
    • débit constant,
    • pression constante,
    • débit variable selon sonde CO2/COV (signal 0-10V),
    • pression régulée : adapte la pression en fonction du débit mesuré, pour une très haute efficacité énergétique,
    • freecooling,
    • horloge intégrée : gestion de plages horaires.
  • paramétrage et supervision via :
    • commande déportée tactile,
    • webserver intégré,
    • GTB/GTC via ModbusRTU, Bacnet, TCP/IP.
  • dégivrage par batterie électrique sur air extrait ou par ouverture modulée du by-pass.
  • options de batterie :
    • électrique,
    • électrique de post-chauffe,
    • eau chaude avec ou sans vanne 3 voies,
    • eau froide avec ou sans vanne 3 voies,
    • eau réversible (chaud/froid) avec ou sans vanne 3 voies.
  • module adiabatique externe (accessoires),
  • bac de récolte des condensats de l'échangeur en alu ou galva + peinture,
  • toiture monobloc montée en usine pour les versions extérieures,
  • accès à l’ensemble des composants sur la face principale par des portes équipées de charnières et à la régulation par une trappe centrale spécifique,
  • portes d’accès en acier pré-laqué couleur gris foncé (RAL 7016),
  • finition extérieure en acier galvanisé ou pré-laqué (RAL 9006) selon version,
  • finitions intérieures M0 en acier galvanisé Z275.
  • locaux techniques / terrasses,
  • intérieure /extérieure,
  • raccordement de gaines en ligne,
  • raccordement par piquages rectangulaires (pièces de transformation circulaires en accessoires),
  • choix du côté de servitude droite ou gauche.
Références Densité isolant (kg/m³) Epaisseur isolant (mm) Filtres disponibles Matière de l'isolant Sens du raccordement Type d'échangeur Type de moteur Type de roue
11050326 - VEX520 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11050327 - VEX525 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11050328 - VEX530 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11050329 - VEX540 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11050332 - VEX570 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069001 - VEX520

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069002 - VEX525

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069003 - VEX530

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069194 - VEX590

40

50

Grossier 60%, Grossier 65% charbon actif, ePM10 50%, ePM1 60%, ePM1 90%



Horizontal

Contre-flux

EC

Réaction

11050330 - VEX550 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11050331 - VEX560 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11050333 - VEX580 Pré-laquée

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069004 - VEX540

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069005 - VEX550

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069006 - VEX560

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069007 - VEX570

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11069008 - VEX580

40

50

Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90%

Horizontal

Contre-flux

EC

Réaction

11061077 - VEX520

40

50

Grossier 60%, Grossier 65% charbon actif, ePM10 50%, ePM1 60%, ePM1 90%



Horizontal

Contre-flux

EC

Réaction

11061078 - VEX525

40

50

Grossier 60%, Grossier 65% charbon actif, ePM10 50%, ePM1 60%, ePM1 90%



Horizontal

Contre-flux

EC

Réaction

11061079 - VEX530

40

50

Grossier 60%, Grossier 65% charbon actif, ePM10 50%, ePM1 60%, ePM1 90%



Horizontal

Contre-flux

EC

Réaction

Les dimensions sont données à titre indicatif. Faites votre sélection sur le logiciel Selector VEX pour obtenir les caractéritiques réelles et détaillées de votre centrale

VEX500
Références A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Poids (kg)
11050326 - VEX520 Pré-laquée

1823

608

579

412

310

440

340

1161

205

11050327 - VEX525 Pré-laquée

1823

734

704

510

310

540

340

1161

239

11050328 - VEX530 Pré-laquée

1823

937

907

710

310

740

340

1161

291

11050329 - VEX540 Pré-laquée

2125

931

903

610

410

640

440

1470

366

11050332 - VEX570 Pré-laquée

2502

1569

1540

1210

510

1240

540

1693

660

11069001 - VEX520

1823

608

579

412

310

440

340

1161

205

11069002 - VEX525

1823

734

704

510

310

540

340

1161

239

11069003 - VEX530

1823

937

907

710

310

740

340

1161

291

11069194 - VEX590

1693


11050330 - VEX550 Pré-laquée

2125

1311

1283

910

410

940

440

1470

494

11050331 - VEX560 Pré-laquée

2502

1290

1262

910

510

940

540

1693

554

11050333 - VEX580 Pré-laquée

2627

1847

1818

1410

510

1440

540

1693

840

11069004 - VEX540

2125

931

903

610

410

640

440

1470

366

11069005 - VEX550

2125

1311

1283

910

410

940

440

1470

494

11069006 - VEX560

2502

1290

1262

910

510

940

540

1693

554

11069007 - VEX570

2502

1569

1540

1210

510

1240

540

1693

660

11069008 - VEX580

2627

1847

1818

1410

510

1440

540

1693

840

11061077 - VEX520

1823

644

579

410

310

440

340

1161

205

11061078 - VEX525

1823

769

704

510

310

540

340

1161

239

11061079 - VEX530

1823

965

900

710

310

740

340

1161

291

Références Débit max (m³/h)
11050326 - VEX520 Pré-laquée

1200

11050327 - VEX525 Pré-laquée

1400

11050328 - VEX530 Pré-laquée

1650

11050329 - VEX540 Pré-laquée

2500

11050332 - VEX570 Pré-laquée

5800

11069001 - VEX520

1200

11069002 - VEX525

1400

11069003 - VEX530

1650

11069194 - VEX590

8700

11050330 - VEX550 Pré-laquée

3800

11050331 - VEX560 Pré-laquée

4750

11050333 - VEX580 Pré-laquée

7500

11069004 - VEX540

2500

11069005 - VEX550

3800

11069006 - VEX560

4750

11069007 - VEX570

5800

11069008 - VEX580

7500

11061077 - VEX520

1200

11061078 - VEX525

1400

11061079 - VEX530

1650

Références Rendement max. de l'échangeur (%) Puissance max absorbée (kW)
11050326 - VEX520 Pré-laquée

95

0,696

11050327 - VEX525 Pré-laquée

95

0,856

11050328 - VEX530 Pré-laquée

95

1,011

11050329 - VEX540 Pré-laquée

95

1,4

11050332 - VEX570 Pré-laquée

95

4,131

11069001 - VEX520

95

0,696

11069002 - VEX525

95

0,856

11069003 - VEX530

95

1,011

11069194 - VEX590

95


11050330 - VEX550 Pré-laquée

95

2,456

11050331 - VEX560 Pré-laquée

95

2,8

11050333 - VEX580 Pré-laquée

95

5,18

11069004 - VEX540

95

1,4

11069005 - VEX550

95

2,456

11069006 - VEX560

95

2,8

11069007 - VEX570

95

4,131

11069008 - VEX580

95

5,18

11061077 - VEX520

95

0,696

11061078 - VEX525

95

0,856

11061079 - VEX530

95

1,011

Références Puissance max de la batterie électrique 1 (kW) Puissance max électrique de la centrale (kW) Tension de la batterie électrique 1 Tension de la centrale (V)
11050326 - VEX520 Pré-laquée

2.616

0,98

3x400

230

11050327 - VEX525 Pré-laquée

3.74

0,98

3x400

230

11050328 - VEX530 Pré-laquée

5.61

0,98

3x400

230

11050329 - VEX540 Pré-laquée

7.48

1,4

3x400

230

11050332 - VEX570 Pré-laquée

18.7

5

3x400

400

11069001 - VEX520

2.616

0,98

3x400

230

11069002 - VEX525

3.74

0,98

3x400

230

11069003 - VEX530

5.61

0,98

3x400

230

11069194 - VEX590

3x400

230

11050330 - VEX550 Pré-laquée

11.22

2,7

3x400

230

11050331 - VEX560 Pré-laquée

14.96

4,4

3x400

400

11050333 - VEX580 Pré-laquée

22.4

7,2

3x400

400

11069004 - VEX540

7.48

1,4

3x400

230

11069005 - VEX550

11.22

2,7

3x400

230

11069006 - VEX560

14.96

4,4

3x400

400

11069007 - VEX570

18.7

5

3x400

400

11069008 - VEX580

22.4

7,2

3x400

400

11061077 - VEX520

2,616

0,98

3x400

230

11061078 - VEX525

3.74

0,98

3x400

230

11061079 - VEX530

5.61

0,98

3x400

230

  •   :  Oui
  •   :  BAT-TH-126
Références Valeurs de test selon la norme EN 1886
11050326 - VEX520 Pré-laquée

D1, L2, F7, T3, TB2

11050327 - VEX525 Pré-laquée

D1, L2, F7, T3, TB2

11050328 - VEX530 Pré-laquée

D1, L2, F7, T3, TB2

11050329 - VEX540 Pré-laquée

D1, L2, F7, T3, TB2

11050332 - VEX570 Pré-laquée

D1, L2, F7, T3, TB2

11069001 - VEX520

D1, L2, F7, T3, TB2

11069002 - VEX525

D1, L2, F7, T3, TB2

11069003 - VEX530

D1, L2, F7, T3, TB2

11069194 - VEX590

D1, L2, F7, T3, TB2

11050330 - VEX550 Pré-laquée

D1, L2, F7, T3, TB2

11050331 - VEX560 Pré-laquée

D1, L2, F7, T3, TB2

11050333 - VEX580 Pré-laquée

D1, L2, F7, T3, TB2

11069004 - VEX540

D1, L2, F7, T3, TB2

11069005 - VEX550

D1, L2, F7, T3, TB2

11069006 - VEX560

D1, L2, F7, T3, TB2

11069007 - VEX570

D1, L2, F7, T3, TB2

11069008 - VEX580

D1, L2, F7, T3, TB2

11061077 - VEX520

D1, L2, F7, T3, TB2

11061078 - VEX525

D1, L2, F7, T3, TB2,

11061079 - VEX530

D1, L2, F7, T3, TB2

Références produits et accessoires

  • VEX520 Pré-laquée
    VEX520 Pré-laquée
    11050326
  • VEX525 Pré-laquée
    VEX525 Pré-laquée
    11050327
  • VEX530 Pré-laquée
    VEX530 Pré-laquée
    11050328
  • VEX540 Pré-laquée
    VEX540 Pré-laquée
    11050329
  • VEX570 Pré-laquée
    VEX570 Pré-laquée
    11050332
  • VEX520
    VEX520
    11069001
  • VEX525
    VEX525
    11069002
  • VEX530
    VEX530
    11069003
  • VEX590
    VEX590
    11069194
  • VEX550 Pré-laquée
    VEX550 Pré-laquée
    11050330
  • VEX560 Pré-laquée
    VEX560 Pré-laquée
    11050331
  • VEX580 Pré-laquée
    VEX580 Pré-laquée
    11050333
  • VEX540
    VEX540
    11069004
  • VEX550
    VEX550
    11069005
