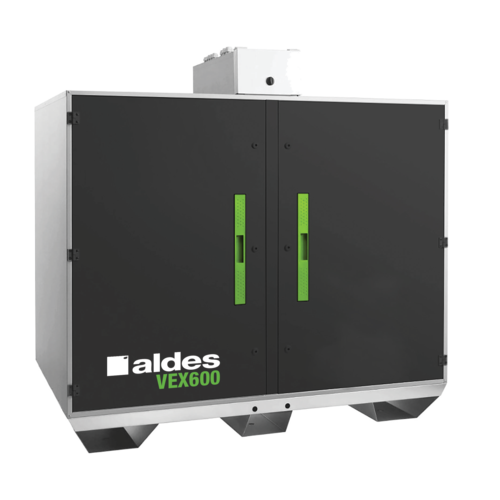

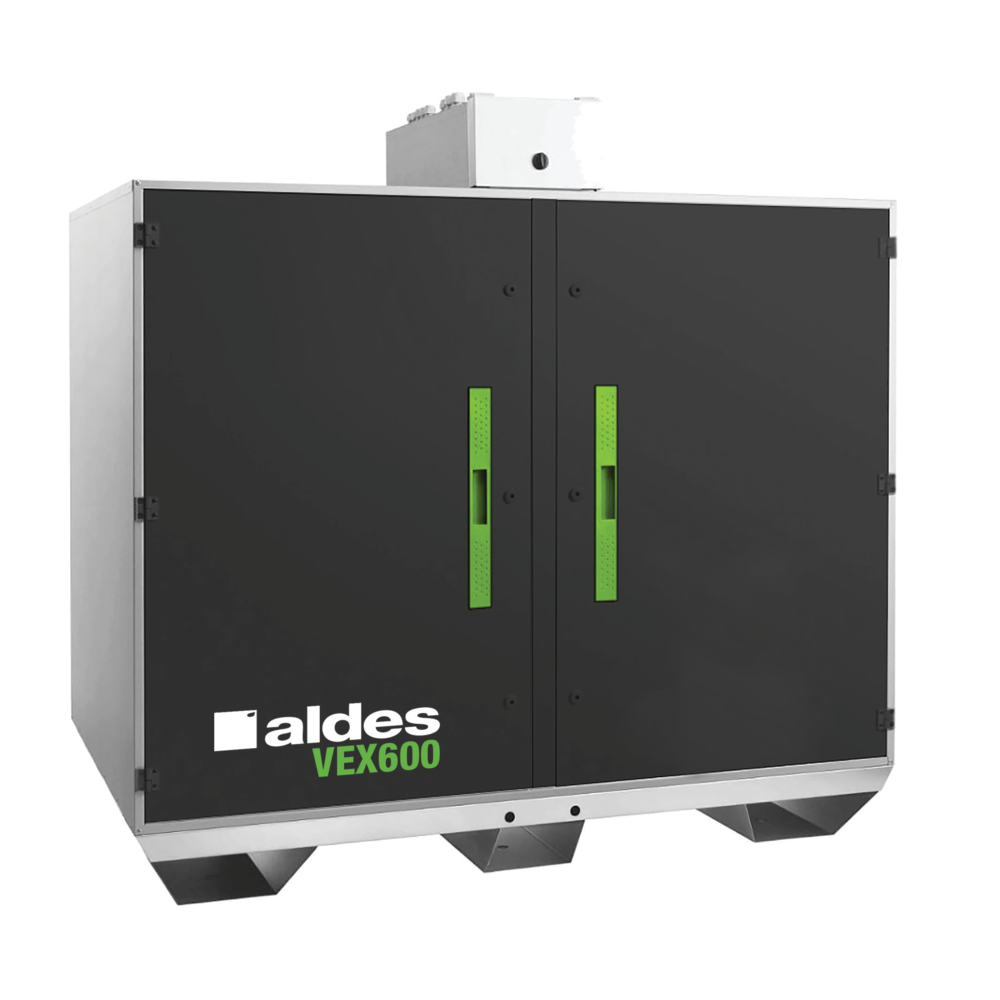

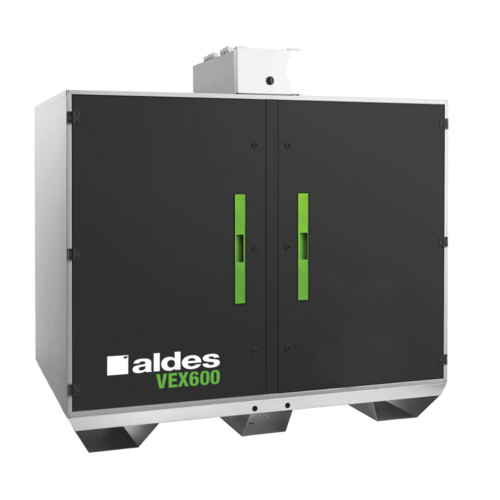

VEX600
Centrale de traitement d'air
Les + produits
- centrales de traitement d’air très haut rendement (jusqu’à 95%),
- Batterie électrique de post chauffage monophasée
- Faible empreinte au sol
- régulation exclusive Aldes Smart Control®,
- simplicité d'installation et de mise en oeuvre,
- logiciel Selector dédié VEX pour le choix de produit et le calcul des performances.
VEX600 introduit l'air dans le bâtiment, le filtre (jusqu'à 90% des PM1) et récupère l'énergie de l'air extrait grâce à son échangeur à très haut rendement. Cet air neuf peut être chauffé et/ou refroidi grâce à une gamme complète de batteries.
- centrale monobloc pré-câblée avec construction autoportante en panneau double peau,
- raccordement au réseau sur le dessus,
- isolation : laine minérale 50 mm, densité 40kg/m³,
- échangeur contre-flux haut rendement jusqu’à 95% (Certifié AAHU),
- moteur EC et roue à réaction haute performance,
- by-pass 100% et modulable,
- G4 (Grossier 60%) en extraction et F7 (ePM1 60%) à l’air neuf,
- option : M5 (ePM10 50%), F9 (ePM1 90%),
- option : batteries de post chauffage en monophasé
- interrupteur intégré,
-
régulation Aldes Smart Control :
- vitesse constante,
- débit constant,
- pression constante,
- débit variable selon sonde CO2/COV (signal 0-10 V),
- pression régulée : adapte la pression en fonction du débit mesuré pour une très haute efficacité énergétique,
- horloge intégrée : gestion de plages horaires.
-
paramétrage et supervision via :
- commande déportée tactile,
- webserver intégré,
- GTB/GTC via ModbusRTU, Bacnet, TCP/IP.
- dégivrage par batterie élec sur air extrait ou par ouverture modulée du by-pass.
-
options de batterie :
- électrique,
- électrique de post-chauffe,
- eau chaude avec ou sans vanne 3 voies,
- eau froide avec ou sans vanne 3 voies,
- eau réversible (chaud/froid) avec ou sans vanne 3 voies.
- bac de récolte des condensats en alu ou galva + peinture,
- accès à l’ensemble des composants sur la face principale par des portes équipées de charnières et à la régulation par une trappe centrale spécifique,
- portes d’accès en acier pré-laqué couleur gris foncé (RAL 7016),
- finition extérieure en acier galvanisé ou pré-laqué (RAL 9006) selon version,
- finitions intérieures M0 en acier galvanisé Z275.

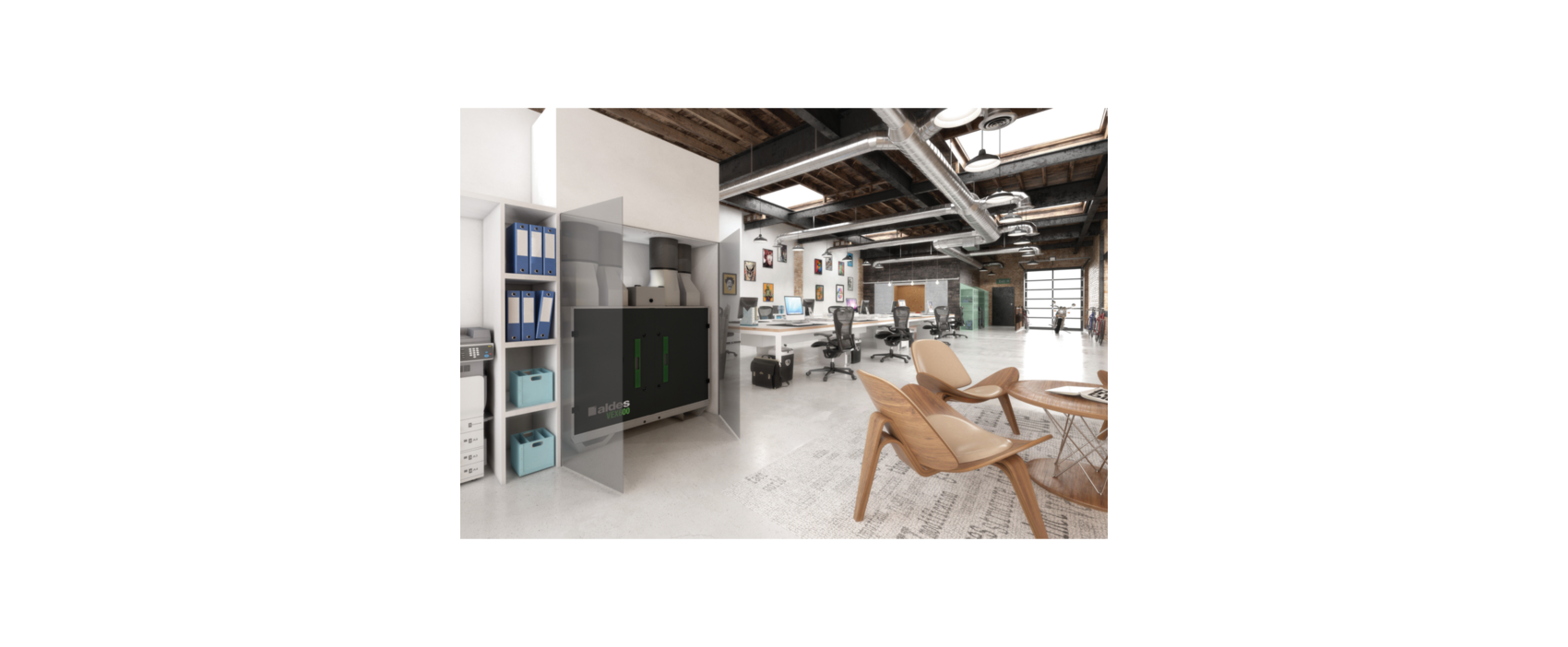

- locaux/Armoires techniques,
- intérieure,
- raccordement des gaines verticales,
- raccordement par piquages rectangulaires (pièce de transformation circulaire en accessoires).
| Références | Densité isolant (kg/m³) | Epaisseur isolant (mm) | Filtres disponibles | Matière de l'isolant | Sens du raccordement | Type d'échangeur | Type de moteur | Type de roue |
|---|---|---|---|---|---|---|---|---|
| 11050320 - VEX610 Pré-laquée | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
|
| 11050321 - VEX620 Pré-laquée | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
|
| 11050322 - VEX630 Pré-laquée | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
|
| 11050323 - VEX640 Pré-laquée | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
|
| 11069010 - VEX610 | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
|
| 11069011 - VEX620 | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
|
| 11069012 - VEX630 | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
|
| 11069013 - VEX640 | 40 |
50 |
Grossier 65%, ePM10 50%, ePM1 60%, ePM1 90% |
Vertical |
Contre-flux |
EC |
Réaction |
Les dimensions sont données à titre indicatif. Faites votre sélection sur le logiciel Selector VEX pour obtenir les caractéristiques réelles et détaillées de votre centrale
| Références | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Poids (kg) | Raccordement h (mm) | Raccordement l (mm) |
|---|---|---|---|---|---|---|---|---|
| 11050320 - VEX610 Pré-laquée | 1269 |
1200 |
570 |
435 |
190 |
165 |
190 |
435 |
| 11050321 - VEX620 Pré-laquée | 1269 |
1200 |
840 |
685 |
190 |
230 |
190 |
685 |
| 11050322 - VEX630 Pré-laquée | 1499 |
1500 |
909 |
765 |
240 |
190 |
240 |
765 |
| 11050323 - VEX640 Pré-laquée | 1724 |
1900 |
909 |
740 |
340 |
365 |
340 |
740 |
| 11069010 - VEX610 | 1269 |
1200 |
570 |
435 |
190 |
165 |
190 |
435 |
| 11069011 - VEX620 | 1269 |
1200 |
840 |
685 |
190 |
230 |
190 |
685 |
| 11069012 - VEX630 | 1499 |
1500 |
909 |
765 |
240 |
290 |
240 |
765 |
| 11069013 - VEX640 | 1724 |
1900 |
909 |
740 |
340 |
365 |
340 |
740 |
| Références | Débit max (m³/h) |
|---|---|
| 11050320 - VEX610 Pré-laquée | 650 |
| 11050321 - VEX620 Pré-laquée | 1200 |
| 11050322 - VEX630 Pré-laquée | 1650 |
| 11050323 - VEX640 Pré-laquée | 2500 |
| 11069010 - VEX610 | 650 |
| 11069011 - VEX620 | 1200 |
| 11069012 - VEX630 | 1650 |
| 11069013 - VEX640 | 2500 |
| Références | Rendement max. de l'échangeur (%) | Puissance max absorbée (kW) |
|---|---|---|
| 11050320 - VEX610 Pré-laquée | 95 |
0,5 |
| 11050321 - VEX620 Pré-laquée | 95 |
0,9 |
| 11050322 - VEX630 Pré-laquée | 95 |
1,05 |
| 11050323 - VEX640 Pré-laquée | 95 |
1,4 |
| 11069010 - VEX610 | 95 |
0,5 |
| 11069011 - VEX620 | 95 |
0,9 |
| 11069012 - VEX630 | 95 |
1,05 |
| 11069013 - VEX640 | 95 |
1,4 |
| Références | Puissance max de la batterie électrique 1 (kW) | Puissance max électrique de la centrale (kW) | Tension de la batterie électrique 1 | Tension de la centrale (V) |
|---|---|---|---|---|
| 11050320 - VEX610 Pré-laquée | 1.8 |
0,48 |
230 |
230 |
| 11050321 - VEX620 Pré-laquée | 3.6 |
0,9 |
230 |
230 |
| 11050322 - VEX630 Pré-laquée | 6 |
0,98 |
230 |
230 |
| 11050323 - VEX640 Pré-laquée | 7.5 |
1,4 |
230 |
230 |
| 11069010 - VEX610 | 1.8 |
0,48 |
230 |
230 |
| 11069011 - VEX620 | 3.6 |
0,9 |
230 |
230 |
| 11069012 - VEX630 | 6 |
0,98 |
230 |
230 |
| 11069013 - VEX640 | 7.5 |
1,4 |
230 |
230 |
- : Oui
- : BAT-TH-126
| Valeurs de test selon la norme EN 1886 |
|---|
| D1, L2, F7, T3, TB2 |
Références produits et accessoires
Documents
-
Centrale de Traitement d'Air Compacte - Profil Environnemental Produit (PEP)Conformités928 Ko
-
VEX600 - Fiche ErPConformités588 Ko
-
Aldes Smart Control® Notice d'UtilisationNotices2 Mo
-
VEX600 - Notice d'installationNotices2 Mo
-
VEX-DFE Notice de Mises en GardeNotices242 Ko
-
VEX600 Notice d'installation FRNotices2 Mo
-
IT VEX600 - Notice d'installationNotices2 Mo
-
VEX 600 Documentation techniqueDocumentations Technique & Commerciale2 Mo
1 logiciel
-
Outil d’aide à la sélection des composants d’une centrale de traitement d’air
