DEX3000
Centrale de traitement d'air
Les + produits
- Installation facile et rapide : 1/2 journée pour une classe,
- Ultra silencieuse : isolation d'épaisseur 50 mm,
- Filtration exclusive F7+F9 sur air neuf et F9 sur air extrait.
- Jusqu'à 90% de récupération des calories.
L'unité DEX3000 apporte de l’air neuf et filtré dans le bâtiment et récupère la chaleur de l’air extrait à l’aide de son échangeur de chaleur à haut rendement. L’air entrant peut être chauffé et/ou refroidi avec une gamme complète de batteries.
-
3 modèles - jusqu’à 1440 m3/h - en 2 versions :

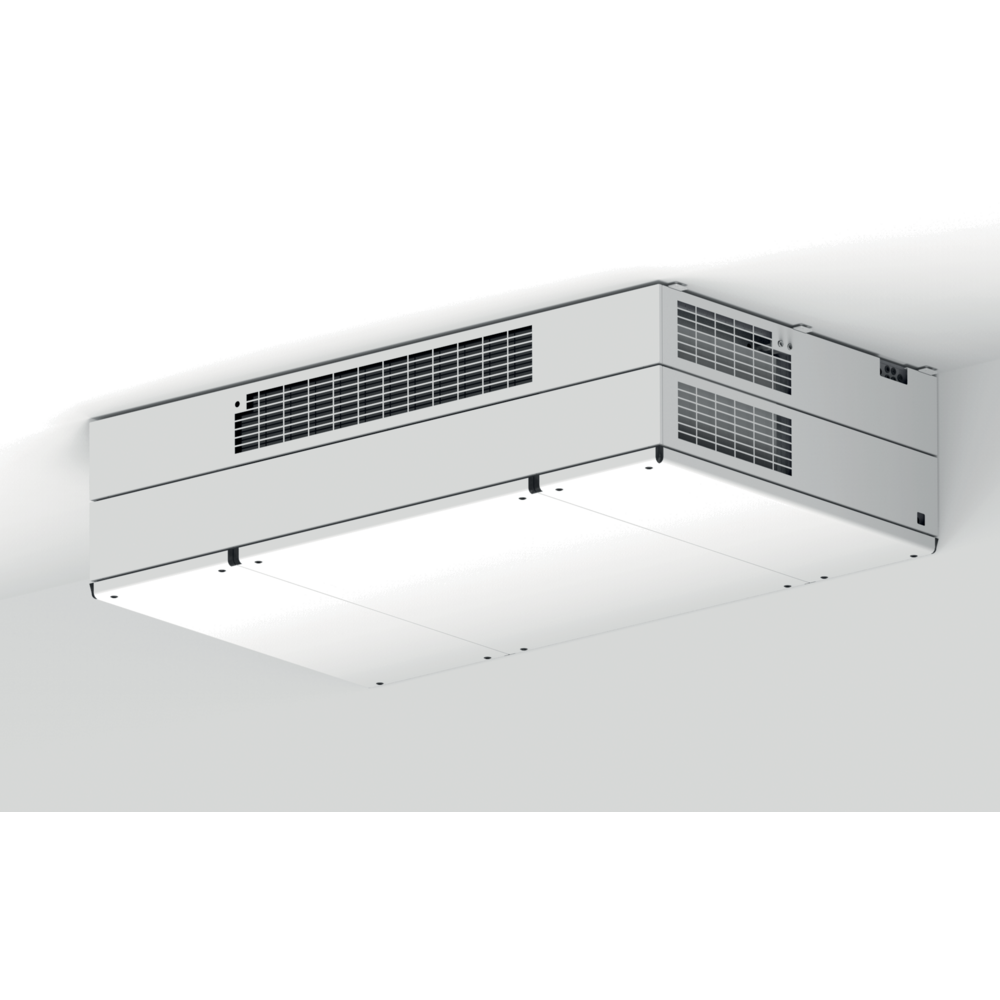

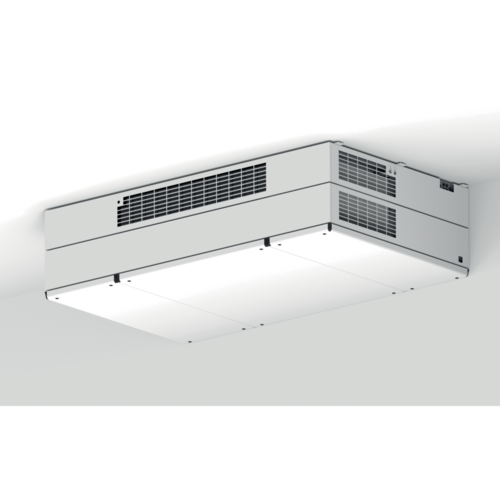

- version apparente (ST) pour une installation en sous-plafond,

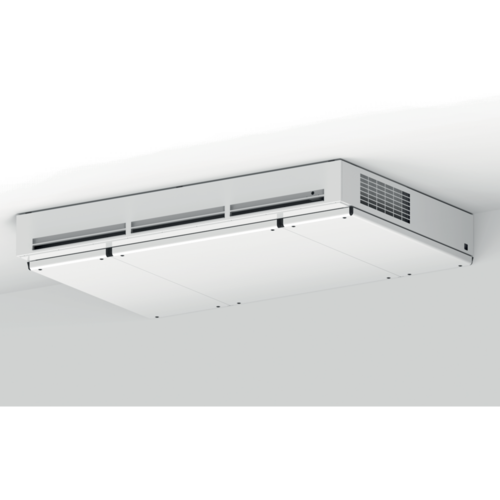

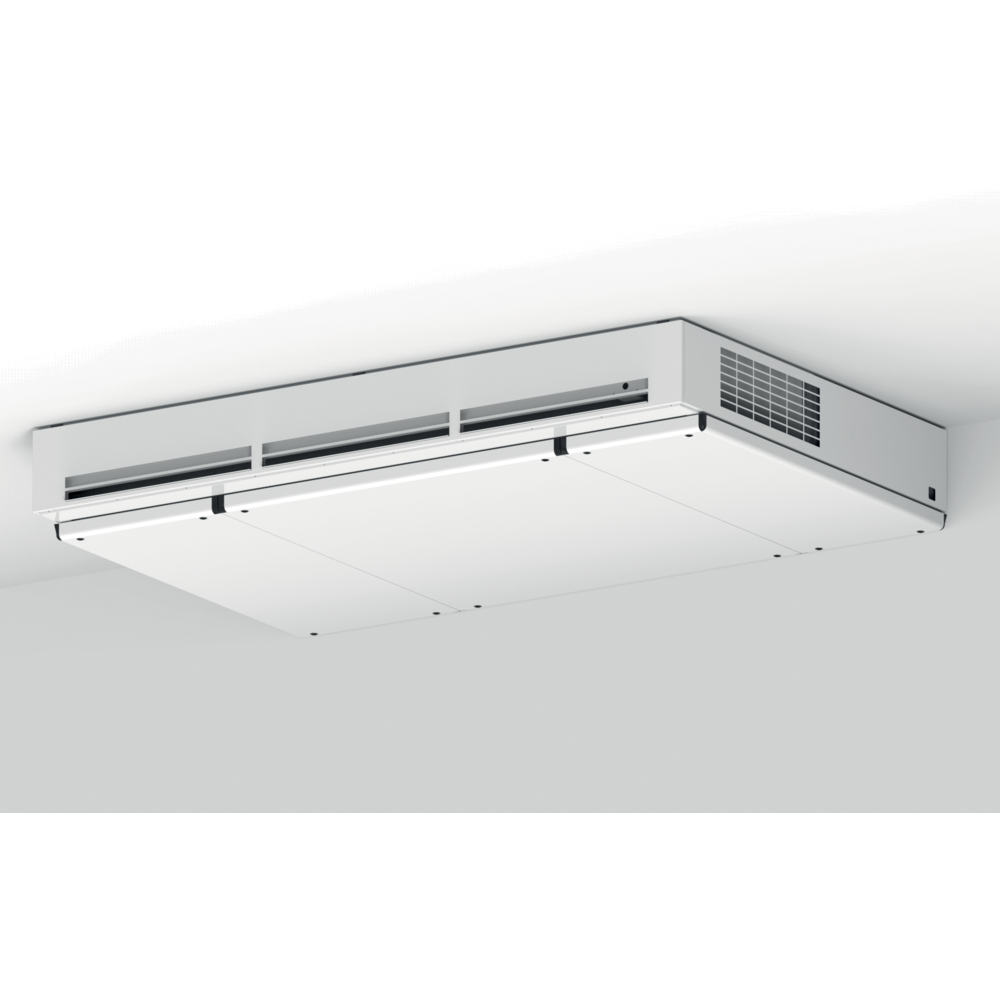

- version semi-intégrée (INT) pour une installation en faux-plafond,
- isolation d'épaisseur 50 mm pour un faible niveau sonore,
-
régulation Aldes Smart Control® / EXcon :
- vitesse constante,
- débit variable selon sonde CO2 / COV (signal 0-10V),
- horloge intégrée : gestion de plages horaires via la régulation,
- commande déportée tactile,
- Webserver intégré,
- GTB/GTC via protocoles ModbusRTU, Bacnet, TCP/IP,
- construction monobloc,
- finition extérieure : Aluzinc AZ185 : classe de corrosion C4 peint en blanc (RAL 9003),
- fixations verticales pour le raccordement via le plafond, ou fixations horizontales pour les raccordements muraux,
- moteurs EC avec roue à réaction,
- échangeurs de chaleur contre-flux à plaques et à haut rendement (Eurovent AAHE),
- bypass modulé,
- filtre ePM10 60% (M5) pour l’air extrait et ePM1 55% (F7) pour l’air neuf (en option : F9, F7, M5, préfiltre ISO Grossier 85% (G4)),
- maintenance et accès faciles aux filtres grâce aux trois portes avec charnières en face inférieure,
-
batteries :
- 2 tailles de batteries électriques HE1 et HE2 (1 pour soufflage T°C neutre, 1 pour chauffage),
- 1 taille batterie eau chaude HW,
- 1 taille batterie eau froide HC,
- 1 taille batterie eau changeover HO,
-
accessoires :
- sonde CO2 intégrée,
- détecteur de mouvement intégré, avec indicateur d’état par LED - PIR,
- interface utilisateur IHM (pour le démarrage et la mise en service),
- attention : si la sonde CO2 intégrée et le PIR intégré sont sélectionnés, l’unité est entièrement prête à l’emploi.

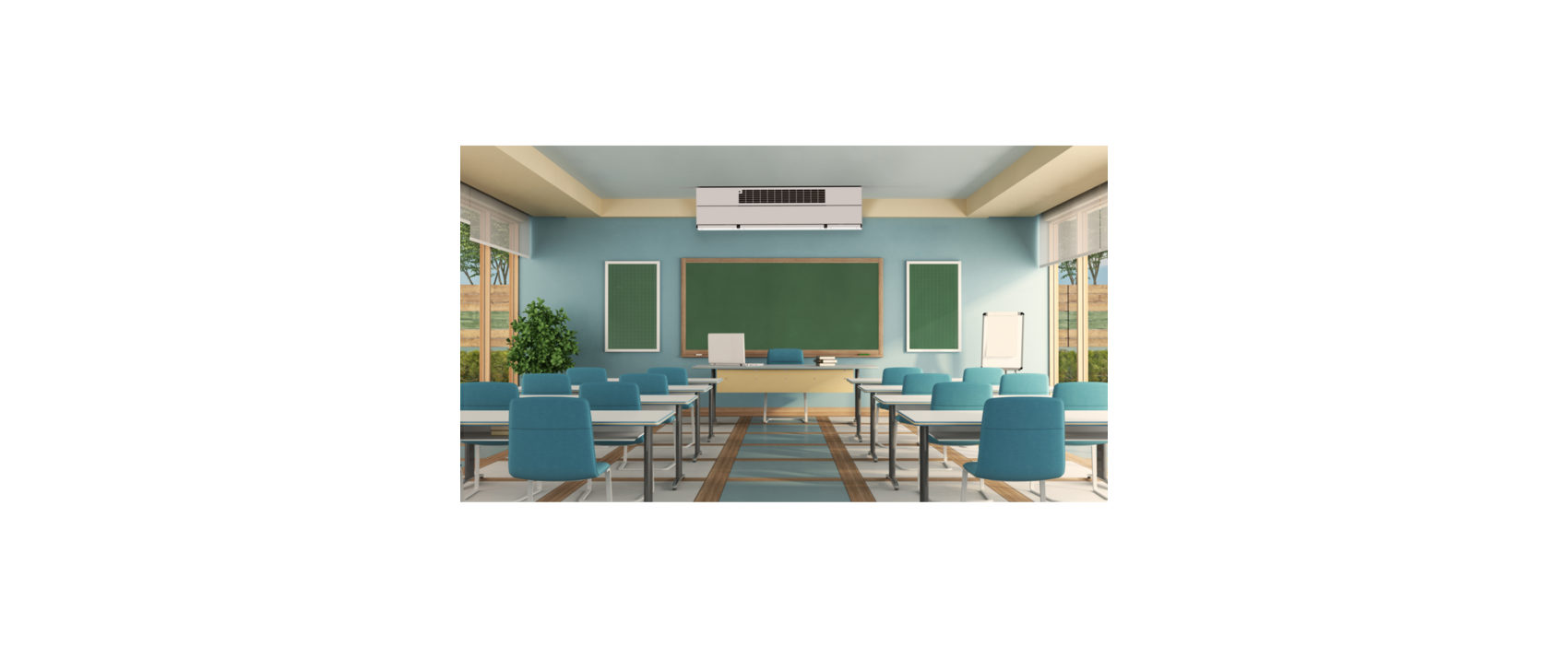

Unité de traitement d’air décentralisée conçue pour la rénovation des salles de classe et des bureaux.
| Références | Densité isolant (kg/m³) | Epaisseur isolant (mm) | Filtres disponibles | DC_R_MOTOR_CLASS_IEC_TS_60034-30-2 | Sens du raccordement | Type d'échangeur | Type de moteur | Type de roue |
|---|---|---|---|---|---|---|---|---|
| 11059074 - DEX3060 ST - apparente | 9 |
50 |
air extrait : ePM10 60 % (M5) | air neuf : ePM1 55 % (F7) | option : F9, F7, M5, préfiltre ISO Grossier 85% (G4) |
IE5 (Ultra Premium Efficiency) |
Horizontal |
Contre-flux |
EC |
Réaction |
| 11059075 - DEX3060 INT - semi-encastrée | 9 |
50 |
air extrait : ePM10 60 % (M5) | air neuf : ePM1 55 % (F7) | option : F9, F7, M5, préfiltre ISO Grossier 85% (G4) |
IE5 (Ultra Premium Efficiency) |
Horizontal |
Contre-flux |
EC |
Réaction |
| 11059076 - DEX3090 ST - apparente | 9 |
50 |
air extrait : ePM10 60 % (M5) | air neuf : ePM1 55 % (F7) | option : F9, F7, M5, préfiltre ISO Grossier 85% (G4) |
IE5 (Ultra Premium Efficiency) |
Horizontal |
Contre-flux |
EC |
Réaction |
| 11059077 - DEX3090 INT - semi-encastrée | 9 |
50 |
air extrait : ePM10 60 % (M5) | air neuf : ePM1 55 % (F7) | option : F9, F7, M5, préfiltre ISO Grossier 85% (G4) |
IE5 (Ultra Premium Efficiency) |
Horizontal |
Contre-flux |
EC |
Réaction |
| 11059078 - DEX3120 ST - apparente | 9 |
50 |
air extrait : ePM10 60 % (M5) | air neuf : ePM1 55 % (F7) | option : F9, F7, M5, préfiltre ISO Grossier 85% (G4) |
IE5 (Ultra Premium Efficiency) |
Horizontal |
Contre-flux |
EC |
Réaction |
| 11059079 - DEX3120 INT - semi-encastrée | 9 |
50 |
air extrait : ePM10 60 % (M5) | air neuf : ePM1 55 % (F7) | option : F9, F7, M5, préfiltre ISO Grossier 85% (G4) |
IE5 (Ultra Premium Efficiency) |
Horizontal |
Contre-flux |
EC |
Réaction |

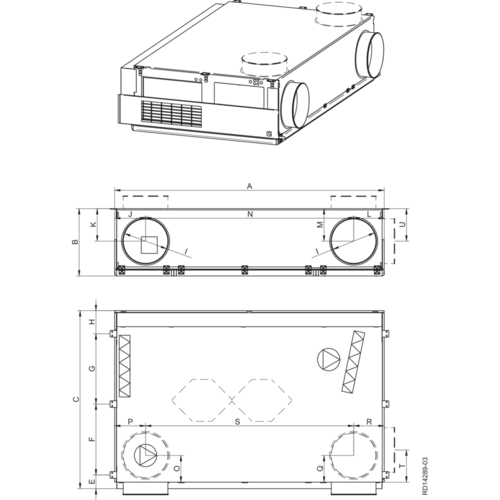

| Références | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P (mm) | R (mm) | S (mm) | T (mm) | Ø raccordement (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11059074 - DEX3060 ST - apparente | 1830 |
500 |
1183 |
1577 |
147 |
926 |
110 |
315 |
313 |
272 |
272 |
263 |
1245 |
262 |
313 |
272 |
1245 |
291 |
315 |
200 |
|
| 11059075 - DEX3060 INT - semi-encastrée | 1830 |
500 |
1310 |
1577 |
147 |
926 |
237 |
315 |
313 |
263 |
272 |
263 |
1245 |
262 |
313 |
272 |
1245 |
291 |
315 |
220 |
|
| 11059076 - DEX3090 ST - apparente | 2206 |
500 |
1183 |
1577 |
147 |
926 |
110 |
315 |
313 |
259 |
253 |
259 |
1640 |
262 |
313 |
253 |
1640 |
291 |
315 |
220 |
|
| 11059077 - DEX3090 INT - semi-encastrée | 2206 |
500 |
1310 |
1577 |
147 |
926 |
237 |
315 |
313 |
259 |
253 |
259 |
1640 |
262 |
313 |
253 |
1640 |
291 |
315 |
245 |
|
| 11059078 - DEX3120 ST - apparente | 2406 |
600 |
1463 |
1957 |
123 |
633 |
627 |
80 |
400 |
308 |
290 |
273 |
290 |
1857 |
296 |
308 |
273 |
1857 |
345 |
400 |
300 |
| 11059079 - DEX3120 INT - semi-encastrée | 2406 |
600 |
1589 |
1957 |
123 |
633 |
627 |
200 |
400 |
308 |
290 |
273 |
290 |
1857 |
296 |
308 |
273 |
1857 |
345 |
400 |
330 |
| Références | Débit minimum | Débit max ErP (m³/h) | Débit max (m³/h) |
|---|---|---|---|
| 11059074 - DEX3060 ST - apparente | 150 |
650 |
650 |
| 11059075 - DEX3060 INT - semi-encastrée | 150 |
620 |
620 |
| 11059076 - DEX3090 ST - apparente | 150 |
910 |
910 |
| 11059077 - DEX3090 INT - semi-encastrée | 150 |
850 |
850 |
| 11059078 - DEX3120 ST - apparente | 300 |
1455 |
1455 |
| 11059079 - DEX3120 INT - semi-encastrée | 300 |
1360 |
1420 |
| Rendement max. de l'échangeur (%) |
|---|
| 90 |
| Références | Fréquence (Hz) | Indice de protection | Puissance max de la batterie électrique 1 (kW) | Tension (V) | Tension de la batterie électrique 1 | Puissance max de la batterie électrique 2 | Tension de la batterie électrique 2 | Intensité maximale - unité (A) | Intensité maximale - première batterie (A) | Intensité maximale - seconde batterie (A) |
|---|---|---|---|---|---|---|---|---|---|---|
| 11059074 - DEX3060 ST - apparente | 50 |
IP20 |
1,5 |
1x230 |
230 |
4,5 |
3x400 |
3,1 |
9,7 |
4,5 |
| 11059075 - DEX3060 INT - semi-encastrée | 50 |
IP20 |
1,5 |
1x230 |
230 |
4,5 |
3x400 |
3,1 |
9,7 |
4,5 |
| 11059076 - DEX3090 ST - apparente | 50 |
IP20 |
2,5 |
1x230 |
230 |
6,0 |
3x400 |
3,1 |
13,7 |
5,8 |
| 11059077 - DEX3090 INT - semi-encastrée | 50 |
IP20 |
2,5 |
1x230 |
230 |
6,0 |
3x400 |
3,1 |
13,7 |
5,8 |
| 11059078 - DEX3120 ST - apparente | 50 |
IP20 |
3,6 |
1x230 |
3x400 |
9,0 |
3x400 |
4,9 |
4,3 |
8,8 |
| 11059079 - DEX3120 INT - semi-encastrée | 50 |
IP20 |
3,6 |
1x230 |
3x400 |
9,0 |
3x400 |
4,9 |
4,3 |
8,8 |
