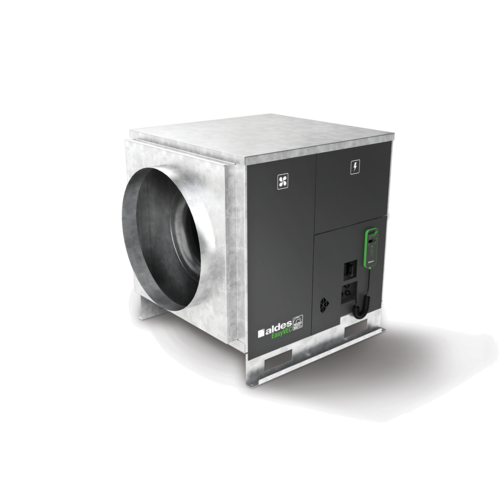

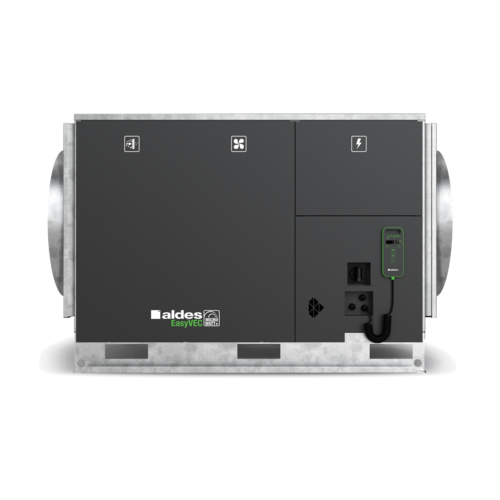

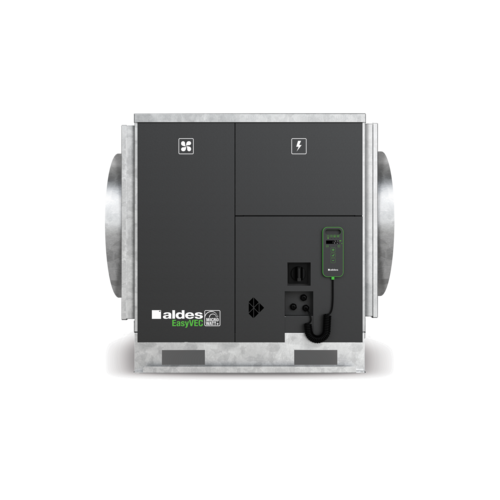

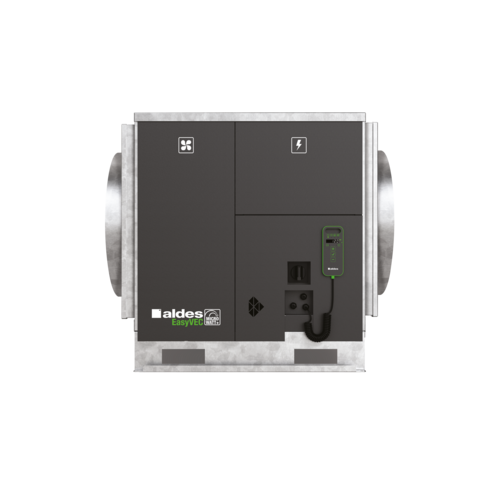

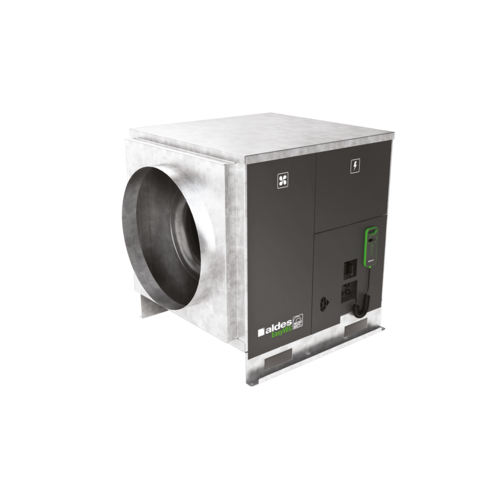

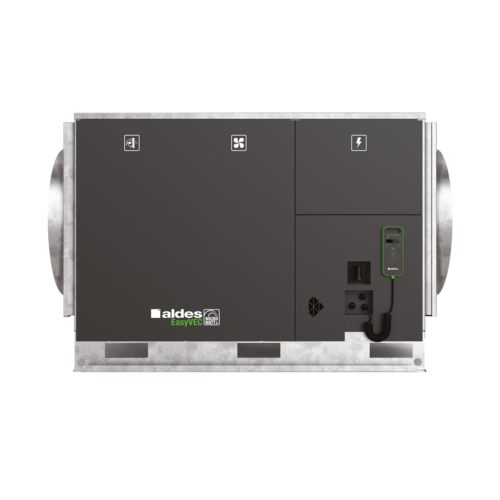

EasyVEC® Micro-watt + Caisson de ventilation

EasyVEC® Micro-watt +

Caisson de ventilation

La gamme de caissons simple-flux la mieux pensée du marché afin de rendre la ventilation performante, sereine et facile.

Voir les références

Télécharger le fichier CAD Library

EasyVEC® Micro-watt +

La régulation brevetée Aldes Micro-watt + crée automatiquement un profil de régulation sur-mesure ( Auto-Adaptative Technology™) pour adapter la pression délivrée par le caisson aux besoins réels de l’installation. Cela permet de ventiler au juste besoin et d'atteindre des économies importantes sur le poste de chauffage.
Avec AldesConnect® Pro, il est possible de monitorer l'unité de ventilation à distance pour encore plus de réactivité dans la gestion des pannes et des dysfonctionnements.

Les + produits

gamme large de 4000 à 12 000 m3/h,
jusqu'à - 50% de consommation électrique par rapport à un caisson Standard,
100% recyclable.
facile à sélectionner: logiciel Selector poWair,
facile à installer : modularité des piquages sur site,
facile à paramétrer : télécommande déportée,
facile à entretenir: face d'accès unique, lien vers documentation via QR code.

Principes de fonctionnement

EasyVEC® Micro-watt + permet la ventilation simple flux dans les locaux tertiaires par extraction ou par insufflation d’air afin d’assurer une qualité d’air suffisante et la préservation du bâti.

Caractéristiques principales

régulation Micro-watt + et logiciel breveté Aldes Auto-Adaptative Technology™ pour adapter la pression délivrée par le caisson aux besoins réels

de l’installation,

3 autres modes de régulation additionnels :
- MICRO-WATT en pression constante,
- par sonde externe 0-10V (ex: capteur de CO2),
- débit constant.
motorisation EC très basse consommation (50/60 Hz),
roue à réaction,
caisson en tôle galva Z275,

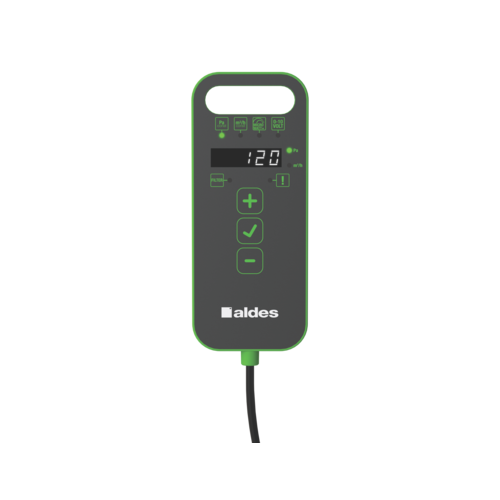

télécommande EasyVEC® simple et intuitive,
interrupteur de proximité de série,
mode de régulation hygro-réglable ou T.Flow pré-paramétrés,
solution compatible avec tout type de réseaux même avec dérivations,
système centralisé : économie sur la maintenance,
renvoi d'alarme disponible par câblage sur la carte électronique,
nombreuses options et accessoires:
- caisson filtre,
- filtre ISO Grossier 60%, ePM10 50%, ePM1 50-75%, ePM1 85%,
- pressostat,
- refoulement gainable,
- isolation acoustique double-peau 25 mm,
- compatible Modbus RS485,
- AldesConnect® Pro.
produit en France.

Caractéristiques techniques

compatible avec l'Avis Technique Ventilation modulée Présence-Agito-CO2-Hygro n° 14.5/16-2185_V1,
ErP 2018,
éligible aux CEE : BAT-TH-112, BAT-TH-125, BAT-EQ-123.

Mise en oeuvre produit

installation :
- sur dalle antivibratile suivant les recommandations du DTU 68.3,
- emplacement extérieur ou intérieur,
- un espace suffisant doit être prévu devant le caisson afin de laisser libre la face d'accès pour permettre une maintenance aisée des composants intérieurs,
- de préférence à l’abri du vent afin de limiter les pertes de charge au refoulement en cas de mise en oeuvre en toiture.
pour de meilleures performances acoustiques et aérauliques il est recommandé :
- d'installer des pièges à son au niveau des piquages du caisson,
- d'utiliser la gamme d'accessoires à joints ALDES VIRTUO-FIX,
- d'utiliser les manchettes souples étanches MS PRO pour découpler les vibrations du réseau.

Matière de l'isolant	Type de moteur
	EC

Références	E (mm)	F (mm)	H (mm)	L (mm)	M (mm)	O (mm)	P (mm)	T (mm)	Y (mm)	Z (mm)	Ø (mm)	Poids (kg)
11034637 - EasyVEC® MICRO-WATT + 3000 IP	305		521	502	73	25	795	556	540	35	400	42
11034638 - EasyVEC® MICRO-WATT + 4000 IP	450	910	665	690	60		700	740	720	115	500	64
11034639 - EasyVEC® MICRO-WATT + 5000 IP	500	975	760	790	60		765	835	815	115	630	83
11034640 - EasyVEC® MICRO-WATT + 6500 IP	500	975	760	790	60		765	835	815	115	630	90
11034641 - EasyVEC® MICRO-WATT + 8000 IP	500	975	760	790	60		765	835	815	115	630	98
11034642 - EasyVEC® MICRO-WATT + 10000 IP	575	1155	905	910	60		945	960	940	115	710	160
11034643 - EasyVEC® MICRO-WATT + 12000 IP	575	1155	905	910	60		945	960	940	115	710	167
11034090 - EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE	450	910	665	690	60		700	740	720	115	500	64
11034091 - EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE Isolé	450	910	665	690	60		700	740	720	115	500	64
11034092 - EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE	500	975	760	790	60		765	835	815	115	630	83
11034093 - EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE Isolé	500	975	760	790	60		765	835	815	115	630	83
11034094 - EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE	500	975	760	790	60		765	835	815	115	630	90
11034095 - EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE Isolé	500	975	760	790	60		765	835	815	115	630	90
11034096 - EasyVEC® MICRO-WATT + 8000 IP IHM CIRC DTE	500	975	760	790	60		765	835	815	115	630	98
11034097 - EasyVEC® MICRO-WATT + 8000 IP IHM CIRC DTE Isolé	500	975	760	790	60		765	835	815	115	630	98
11034098 - EasyVEC® MICRO-WATT + 10000 IP IHM CIRC DTE	575	1155	905	910	60		945	960	940	115	710	160
11034099 - EasyVEC® MICRO-WATT + 10000 IP IHM CIRC DTE Isolé	575	1155	905	910	60		945	960	940	115	710	160
11034100 - EasyVEC® MICRO-WATT + 12000 IP IHM CIRC DTE	575	1155	905	910	60		945	960	940	115	710	167
11034101 - EasyVEC® MICRO-WATT + 12000 IP IHM CIRC DTE Isolé	575	1155	905	910	60		945	960	940	115	710	167

Références	Débit nominal (m³/h)
11034637 - EasyVEC® MICRO-WATT + 3000 IP	3000
11034638 - EasyVEC® MICRO-WATT + 4000 IP	4000
11034639 - EasyVEC® MICRO-WATT + 5000 IP	5000
11034640 - EasyVEC® MICRO-WATT + 6500 IP	6500
11034641 - EasyVEC® MICRO-WATT + 8000 IP	8000
11034642 - EasyVEC® MICRO-WATT + 10000 IP	10000
11034643 - EasyVEC® MICRO-WATT + 12000 IP	12000
11034090 - EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE	4000
11034091 - EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE Isolé	4000
11034092 - EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE	5000
11034093 - EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE Isolé	5000
11034094 - EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE	6500
11034095 - EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE Isolé	6500
11034096 - EasyVEC® MICRO-WATT + 8000 IP IHM CIRC DTE	8000
11034097 - EasyVEC® MICRO-WATT + 8000 IP IHM CIRC DTE Isolé	8000
11034098 - EasyVEC® MICRO-WATT + 10000 IP IHM CIRC DTE	10000
11034099 - EasyVEC® MICRO-WATT + 10000 IP IHM CIRC DTE Isolé	10000
11034100 - EasyVEC® MICRO-WATT + 12000 IP IHM CIRC DTE	12000
11034101 - EasyVEC® MICRO-WATT + 12000 IP IHM CIRC DTE Isolé	12000

Références	Indice de protection	Intensité maximale (A)	Puissance maximale	Alimentation électrique	Puissance max (kW)	Puissance max (W)
11034637 - EasyVEC® MICRO-WATT + 3000 IP	IP24	5.5	696	Monophasée	0,696	696
11034638 - EasyVEC® MICRO-WATT + 4000 IP	IP24	5	700	Monophasée	0,7	700
11034639 - EasyVEC® MICRO-WATT + 5000 IP	IP24	8	1200	Monophasée	1,2	1200
11034640 - EasyVEC® MICRO-WATT + 6500 IP	IP24	8.3	1250	Monophasée	1,25	1250
11034641 - EasyVEC® MICRO-WATT + 8000 IP	IP24	12	1850	Monophasée	1,85	1850
11034642 - EasyVEC® MICRO-WATT + 10000 IP	IP24	15,7	2200	Monophasée	2,2	2200
11034643 - EasyVEC® MICRO-WATT + 12000 IP	IP24	20,5	3200	Monophasée	3,2	3200
11034090 - EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE	IP24	5	700	Monophasée	0,7	700
11034091 - EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE Isolé	IP24	5	700	Monophasée	0,7	700
11034092 - EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE	IP24	8	1200	Monophasée	1,2	1200
11034093 - EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE Isolé	IP24	8	1200	Monophasée	1,2	1200
11034094 - EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE	IP24	8.3	1250	Monophasée	1,25	1250
11034095 - EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE Isolé	IP24	8.3	1250	Monophasée	1,25	1250
11034096 - EasyVEC® MICRO-WATT + 8000 IP IHM CIRC DTE	IP24	12	1850	Monophasée	1,85	1850
11034097 - EasyVEC® MICRO-WATT + 8000 IP IHM CIRC DTE Isolé	IP24	12	1850	Monophasée	1,85	1850
11034098 - EasyVEC® MICRO-WATT + 10000 IP IHM CIRC DTE	IP24	15,7	2200	Monophasée	2,2	2200
11034099 - EasyVEC® MICRO-WATT + 10000 IP IHM CIRC DTE Isolé	IP24	15,7	2200	Monophasée	2,2	2200
11034100 - EasyVEC® MICRO-WATT + 12000 IP IHM CIRC DTE	IP24	20,5	3200	Monophasée	3,2	3200
11034101 - EasyVEC® MICRO-WATT + 12000 IP IHM CIRC DTE Isolé	IP24	20,5	3200	Monophasée	3,2	3200

Certifié QB : Groupe d'extraction
N° d’avis technique : 14.5/16-2185_V2
Eligibilité au CEE : Oui
N° de fiche CEE 1 : BAT-TH-112
N° de fiche CEE 2 : BAR-TH-125
N° de fiche CEE 3 : BAT-EQ-123

Références produits et accessoires

EasyVEC® MICRO-WATT + 3000 IP

11034637
Consommables
- Filtre F7 EasyVEC® 3000

  11034424
- Filtre G4 EasyVEC® 3000

  11034408
Accessoires
- Caisson isolé filtres EasyVEC® 2500/3000

  11034476
- Kit pressostat EasyVEC® 20-300 Pa

  11056440
- Carte Modbus EasyVEC®

  11034400
- Pieds isolants EasyVEC® (lot de 4)

  11034434
- Kit détection encrassement filtre EasyVEC®

  11056000
- Kit insufflation pression constante EasyVEC® MICRO-WATT

  11056001
- Kit MS refoulement M0 Ø 400 mm

  11025067
- Kit manchette refoulement M0 + piquage EasyVEC® T5 Ø 400 mm

  11025084
- Tempo sur pressostat (recommandé en cas de rafales de vent)

  11025012
EasyVEC® MICRO-WATT + 4000 IP

11034638
Consommables
- Filtre M5 EasyVEC® 4000

  11034412
- Filtre F7 EasyVEC® 4000

  11034415
- Filtre F9 EasyVEC® 4000

  11034426
- Filtre G4 EasyVEC® 4000

  11034409
Accessoires
- Disjoncteur 4 - 6,3 A

  11057054
- BCA Ø 500 - 30 kW - 6C

  11090781
- BCA Ø 500 - 36 kW - 6C

  11090782
- BCA Ø 500 - 12 kW - 3C

  11090775
- BCA Ø 500 - 18 kW - 6C

  11090780
- BCA R Tri Ø 500 - 9 kW

  11090832
- BCA R Tri Ø 500 - 18 kW

  11090833
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 500 mm

  11056374
EasyVEC® MICRO-WATT + 5000 IP

11034639
Consommables
- Filtre G4 EasyVEC® 5000/6500/8000

  11034410
- Filtre M5 EasyVEC® 5000/6500/8000

  11034413
- Filtre F7 EasyVEC® 5000/ 6500/ 8000

  11034416
- Filtre F9 EasyVEC® 5000/6500/8000

  11034427
Accessoires
- Disjoncteur 6,3 - 10 A

  11057055
- BCA R Tri Ø 630 - 24 kW

  11090837
- BCA R Tri Ø 630 - 12 kW

  11090836
- Sonde de gaine +25/+90°C

  11090900
- BCA R Tri Ø 630 - 36 kW

  11090838
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 630 mm

  11056375
EasyVEC® MICRO-WATT + 6500 IP

11034640
Consommables
- Filtre G4 EasyVEC® 5000/6500/8000

  11034410
- Filtre M5 EasyVEC® 5000/6500/8000

  11034413
- Filtre F7 EasyVEC® 5000/ 6500/ 8000

  11034416
- Filtre F9 EasyVEC® 5000/6500/8000

  11034427
Accessoires
- Disjoncteur 6,3 - 10 A

  11057055
- BCA R Tri Ø 630 - 24 kW

  11090837
- BCA R Tri Ø 630 - 12 kW

  11090836
- Sonde de gaine +25/+90°C

  11090900
- BCA R Tri Ø 630 - 36 kW

  11090838
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 630 mm

  11056375
EasyVEC® MICRO-WATT + 8000 IP

11034641
Consommables
- Filtre G4 EasyVEC® 5000/6500/8000

  11034410
- Filtre M5 EasyVEC® 5000/6500/8000

  11034413
- Filtre F7 EasyVEC® 5000/ 6500/ 8000

  11034416
- Filtre F9 EasyVEC® 5000/6500/8000

  11034427
Accessoires
- BCA R Tri Ø 630 - 24 kW

  11090837
- BCA R Tri Ø 630 - 12 kW

  11090836
- Sonde de gaine +25/+90°C

  11090900
- BCA R Tri Ø 630 - 36 kW

  11090838
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 630 mm

  11056375
EasyVEC® MICRO-WATT + 10000 IP

11034642
Consommables
- Filtre G4 EasyVEC® 10000/12000

  11034411
- Filtre M5 EasyVEC® 10000/12000

  11034414
- Filtre F7 EasyVEC® 10000/12000

  11034425
- Filtre F9 EasyVEC® 10000/12000

  11034428
Accessoires
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
EasyVEC® MICRO-WATT + 12000 IP

11034643
Consommables
- Filtre G4 EasyVEC® 10000/12000

  11034411
- Filtre M5 EasyVEC® 10000/12000

  11034414
- Filtre F7 EasyVEC® 10000/12000

  11034425
- Filtre F9 EasyVEC® 10000/12000

  11034428
Accessoires
- Disjoncteur magnéto-thermique 20A-25A

  11057057
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE

11034090
Consommables
- Filtre M5 EasyVEC® 4000

  11034412
- Filtre F7 EasyVEC® 4000

  11034415
- Filtre F9 EasyVEC® 4000

  11034426
- Filtre G4 EasyVEC® 4000

  11034409
Accessoires
- Disjoncteur 4 - 6,3 A

  11057054
- BCA Ø 500 - 18 kW - 6C

  11090780
- BCA Ø 500 - 30 kW - 6C

  11090781
- BCA Ø 500 - 36 kW - 6C

  11090782
- BCA Ø 500 - 12 kW - 3C

  11090775
- BCA R Tri Ø 500 - 9 kW

  11090832
- BCA R Tri Ø 500 - 18 kW

  11090833
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 500 mm

  11056374
EasyVEC® MICRO-WATT + 4000 IP IHM CIRC DTE Isolé

11034091
Consommables
- Filtre M5 EasyVEC® 4000

  11034412
- Filtre F7 EasyVEC® 4000

  11034415
- Filtre F9 EasyVEC® 4000

  11034426
- Filtre G4 EasyVEC® 4000

  11034409
Accessoires
- Disjoncteur 4 - 6,3 A

  11057054
- BCA Ø 500 - 18 kW - 6C

  11090780
- BCA Ø 500 - 30 kW - 6C

  11090781
- BCA Ø 500 - 36 kW - 6C

  11090782
- BCA Ø 500 - 12 kW - 3C

  11090775
- BCA R Tri Ø 500 - 9 kW

  11090832
- BCA R Tri Ø 500 - 18 kW

  11090833
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 500 mm

  11056374
EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE

11034092
Consommables
- Filtre G4 EasyVEC® 5000/6500/8000

  11034410
- Filtre M5 EasyVEC® 5000/6500/8000

  11034413
- Filtre F7 EasyVEC® 5000/ 6500/ 8000

  11034416
- Filtre F9 EasyVEC® 5000/6500/8000

  11034427
Accessoires
- Disjoncteur 6,3 - 10 A

  11057055
- BCA R Tri Ø 630 - 24 kW

  11090837
- BCA R Tri Ø 630 - 12 kW

  11090836
- BCA R Tri Ø 630 - 36 kW

  11090838
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 630 mm

  11056375
EasyVEC® MICRO-WATT + 5000 IP IHM CIRC DTE Isolé

11034093
Consommables
- Filtre G4 EasyVEC® 5000/6500/8000

  11034410
- Filtre M5 EasyVEC® 5000/6500/8000

  11034413
- Filtre F7 EasyVEC® 5000/ 6500/ 8000

  11034416
- Filtre F9 EasyVEC® 5000/6500/8000

  11034427
Accessoires
- Disjoncteur 6,3 - 10 A

  11057055
- BCA R Tri Ø 630 - 24 kW

  11090837
- BCA R Tri Ø 630 - 12 kW

  11090836
- BCA R Tri Ø 630 - 36 kW

  11090838
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 630 mm

  11056375
EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE

11034094
Consommables
- Filtre G4 EasyVEC® 5000/6500/8000

  11034410
- Filtre M5 EasyVEC® 5000/6500/8000

  11034413
- Filtre F7 EasyVEC® 5000/ 6500/ 8000

  11034416
- Filtre F9 EasyVEC® 5000/6500/8000

  11034427
Accessoires
- Disjoncteur 6,3 - 10 A

  11057055
- BCA R Tri Ø 630 - 24 kW

  11090837
- BCA R Tri Ø 630 - 12 kW

  11090836
- BCA R Tri Ø 630 - 36 kW

  11090838
- Sonde de gaine +25/+90°C

  11090900
- Kit contrôle débit (20-300 Pa)

  11090901
- Sonde de gaine -10/+35°C

  11090902
- Visière pare-pluie femelle + grille Ø 630 mm

  11056375
EasyVEC® MICRO-WATT + 6500 IP IHM CIRC DTE Isolé

11034095
Consommables
- Filtre G4 EasyVEC® 5000/6500/8000

  11034410
