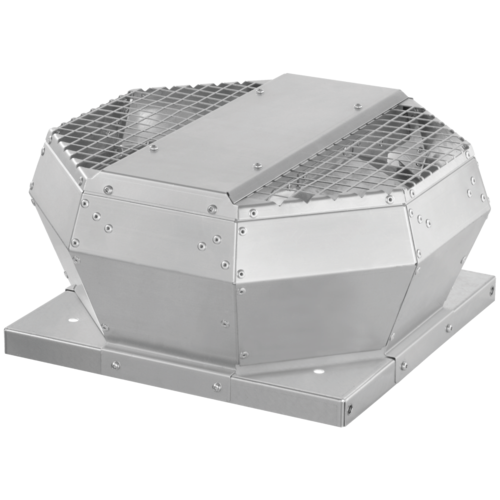

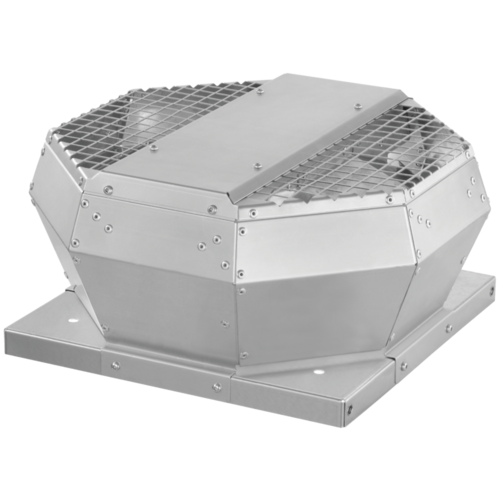

TAVA®
Tourelle refoulement vertical
TAVA®
Tourelle refoulement vertical
La gamme de tourelles qui facilite la ventilation.
TAVA®
Enveloppe en aluminium pour une bonne résistane à la corrosion et refoulement vertical.
Les + produits
- débit de 500 à 3500 m3/h,
- design soigné,
- large gamme d'accessoires de montage,
- conforme ErP avec variateur de vitesse.
Tourelle d'extraction avec refoulement vertical destinée à la VMC en habitat collectif et en locaux tertiaires.
- 7 tailles disponibles de 500 à 3 500m³/h (débits <3500m3/h : voir TAVA® Micro-Watt),
- construction en aluminium AlMg3 résistant aux intempéries avec une hauteur très faible. Le bloc moteur bascule pour faciliter l’installation (accessoires en option) et la maintenance,
- la sortie d'air est protégée par une grille de protection contre les intrusions, les oiseaux et autres corps étrangers,
- roue centrifuge à réaction et équilibrée sur le moteur selon la classe de qualité G 6.3 de DIN / ISO 1940,
- le moteur d'entraînement est prévu pour une utilisation sans entretien, grâce à ses roulements à billes avec lubrification à vie,
- la protection du moteur est assurée par un contact thermique intégré au bobinage,
- alimentation monophasée.
- jet d'extraction vertical,
- terrasse ou toiture avec souche maçonnée ou accessoire.
| Matière de l'isolant | Type de moteur |
|---|---|
| AC |
| Références | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024112 - TAVA® 190 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,5 |
| 11024114 - TAVA® 220 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
5 |
| 11024116 - TAVA® 250 M4 | 190 |
541 |
337 |
95 |
245 |
4 x Ø9 |
Ø286 M6x15 (6x) |
5,6 |
| 11024117 - TAVA® 280 M4 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8,2 |
| 11024118 - TAVA® 315 M4 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8,3 |
| 11024119 - TAVA® 355 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
16,5 |
| 11024120 - TAVA® 400 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,5 |
| Références | Débit nominal (m³/h) |
|---|---|
| 11024112 - TAVA® 190 M2 | 300 |
| 11024114 - TAVA® 220 M2 | 580 |
| 11024116 - TAVA® 250 M4 | 350 |
| 11024117 - TAVA® 280 M4 | 400 |
| 11024118 - TAVA® 315 M4 | 500 |
| 11024119 - TAVA® 355 M4 | 1800 |
| 11024120 - TAVA® 400 M4 | 2700 |
| Références | Indice de protection | Intensité max conso. MONO 230V (A) | Intensité maximale (A) | Alimentation électrique | Nombre de pôles | Puissance max (kW) |
|---|---|---|---|---|---|---|
| 11024112 - TAVA® 190 M2 | IP33 |
0,4 |
0,4 |
Monophasée |
2 |
0,067 |
| 11024114 - TAVA® 220 M2 | IP33 |
0,6 |
0,6 |
Monophasée |
2 |
0,110 |
| 11024116 - TAVA® 250 M4 | IP54 |
0,3 |
0,3 |
Monophasée |
4 |
0,052 |
| 11024117 - TAVA® 280 M4 | IP54 |
0,4 |
0,4 |
Monophasée |
4 |
0,082 |
| 11024118 - TAVA® 315 M4 | IP33 |
0,6 |
0,6 |
Monophasée |
4 |
0,114 |
| 11024119 - TAVA® 355 M4 | IP44 |
1,3 |
1,3 |
Monophasée |
4 |
0,249 |
| 11024120 - TAVA® 400 M4 | IP54 |
2,6 |
2,6 |
Monophasée |
4 |
0,452 |
- : 14.5/16-2185_V2
