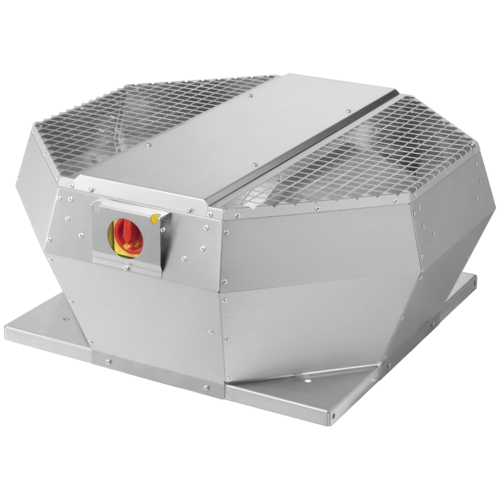

TAVA® MICRO-WATT
Tourelle refoulement vertical
Les + produits
- débit de 600 à 14 000 m3/h,
- kit de régulation à pression constante (option),
- design soigné,
- large gamme d'accessoires de montage,
- conforme ErP avec variateur de vitesse ou kit de régulation.
Tourelle d'extraction basse consommation avec refoulement vertical destinée à la VMC en habitat collectif et en locaux tertiaires.
- 10 tailles disponibles de 600 à 14 000 m3/h,
- construction en aluminium AlMg3 résistant aux intempéries avec une hauteur très faible. Le bloc moteur bascule pour faciliter l’installation (accessoires en option) et la maintenance,
- sortie d'air protégée par une grille de protection contre les intrusions, les oiseaux et autres corps étrangers,
- roue centrifuge à réaction et équilibrée sur le moteur selon la classe de qualité G 6.3 de DIN / ISO 1940,
- moteur d'entraînement prévu pour une utilisation sans entretien grâce à ses roulements à billes avec lubrification à vie,
- la protection du moteur est assurée par un contact thermique intégré au bobinage,
- l’interrupteur de proximité cadenassable de série,
- moteur basse consommation à commutation électronique EC,
- alimentation monophasée ou triphasée selon les tailles,
- pilotage direct possible en 0-10V,
- kit de régulation par pression constante en option avec 2 valeurs possibles (jour/nuit).
- jet d'extraction vertical,
- terrasse ou toiture avec souche maçonnée ou accessoire.
| Matière de l'isolant | Type de moteur |
|---|---|
| EC |
| Références | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024134 - TAVA® 190 M MICRO-WATT | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,7 |
| 11024135 - TAVA® 220 M MICRO-WATT | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
5,1 |
| 11024136 - TAVA® 250 M MICRO-WATT | 190 |
541 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 M6x15 (6x) |
6,5 |
| 11024137 - TAVA® 280 M MICRO-WATT | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
8 |
| 11024138 - TAVA® 355 M MICRO-WATT | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
15,4 |
| 11024139 - TAVA® 400 M MICRO-WATT | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,4 |
| 11024140 - TAVA® 450 M MICRO-WATT | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
21,5 |
| 11024141 - TAVA® 500 T MICRO-WATT | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
37 |
| 11024142 - TAVA® 560 T MICRO-WATT | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
51 |
| 11024143 - TAVA® 630 T MICRO-WATT | 521.3 |
1165 |
931 |
307 |
750 |
4 x Ø11 |
Ø604 M8x20 (8x) |
67 |
| Références | Débit nominal (m³/h) |
|---|---|
| 11024134 - TAVA® 190 M MICRO-WATT | 500 |
| 11024135 - TAVA® 220 M MICRO-WATT | 750 |
| 11024136 - TAVA® 250 M MICRO-WATT | 1000 |
| 11024137 - TAVA® 280 M MICRO-WATT | 1700 |
| 11024138 - TAVA® 355 M MICRO-WATT | 1700 |
| 11024139 - TAVA® 400 M MICRO-WATT | 3500 |
| 11024140 - TAVA® 450 M MICRO-WATT | 4000 |
| 11024141 - TAVA® 500 T MICRO-WATT | 7000 |
| 11024142 - TAVA® 560 T MICRO-WATT | 11000 |
| 11024143 - TAVA® 630 T MICRO-WATT | 13000 |
| Références | Indice de protection | Intensité max conso. MONO 230V (A) | Intensité max conso. TRI 400V (A) | Intensité maximale (A) | Alimentation électrique | Puissance max (kW) |
|---|---|---|---|---|---|---|
| 11024134 - TAVA® 190 M MICRO-WATT | IP54 |
0,8 |
0,8 |
Monophasée |
0,099 |
|
| 11024135 - TAVA® 220 M MICRO-WATT | IP54 |
0,9 |
0,9 |
Monophasée |
0,113 |
|
| 11024136 - TAVA® 250 M MICRO-WATT | IP33 |
1.5 |
1.5 |
Monophasée |
0,179 |
|
| 11024137 - TAVA® 280 M MICRO-WATT | IP33 |
1.9 |
1.9 |
Monophasée |
0,268 |
|
| 11024138 - TAVA® 355 M MICRO-WATT | IP54 |
1.4 |
1.4 |
Monophasée |
0,165 |
|
| 11024139 - TAVA® 400 M MICRO-WATT | IP54 |
2.3 |
2.3 |
Monophasée |
0,503 |
|
| 11024140 - TAVA® 450 M MICRO-WATT | IP54 |
2.3 |
2.3 |
Monophasée |
0,509 |
|
| 11024141 - TAVA® 500 T MICRO-WATT | IP54 |
2.1 |
2.1 |
Triphasée |
1,331 |
|
| 11024142 - TAVA® 560 T MICRO-WATT | IP54 |
3.5 |
3.5 |
Triphasée |
2,263 |
|
| 11024143 - TAVA® 630 T MICRO-WATT | IP54 |
4 |
4 |
Triphasée |
2,627 |
- : 14.5/16-2185_V2
