VC
Ventilateur de conduit
VC
Ventilateur de conduit
De faible encombrement il permet de venir en soutien d’un ventilateur principal sur un réseau trop résistant.
VC

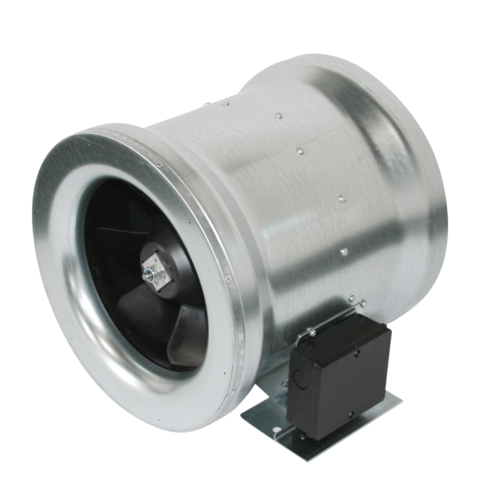

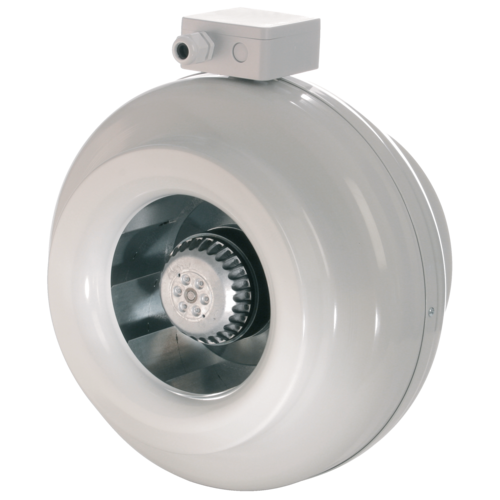

Le ventilateur de conduit VC permet la ventilation par extraction ou insufflation d’air. Grâce à ses piquages en ligne il s'intègre parfaitement en réseau de gaines circulaires.
Son corps est en acier galvanisé pour une protection contre la corrosion. Sa roue centrifuge lui permet d'améliorer sa consommation électrique.
La protection thermique est intégrée au bobinage du moteur à rotor extérieur pour une sécurité renforcé.
De faible encombrement il est destiné à être placé sur un tronçon de conduit pour venir en soutien d’un ventilateur principal sur un réseau trop résistant.
L’intérêt principal de ces ventilateurs réside dans le fait que l’écoulement de l’air se fait de façon linéaire ce qui permet une simplification maximum du réseau, tout en étant équipés de roues centrifuges.
Son corps est en acier galvanisé pour une protection contre la corrosion. Sa roue centrifuge lui permet d'améliorer sa consommation électrique.
La protection thermique est intégrée au bobinage du moteur à rotor extérieur pour une sécurité renforcé.
De faible encombrement il est destiné à être placé sur un tronçon de conduit pour venir en soutien d’un ventilateur principal sur un réseau trop résistant.
L’intérêt principal de ces ventilateurs réside dans le fait que l’écoulement de l’air se fait de façon linéaire ce qui permet une simplification maximum du réseau, tout en étant équipés de roues centrifuges.
Les + produits
- débit jusqu’à 2 360 m3/h,
- piquages en ligne,
- roue à réaction.
Ventilateur de conduit destiné à l'extraction et l'insufflation d'air en réseau de gaine circulaires pour locaux tertiaires et industriels.
- 6 modèles, jusqu’à 2 360 m 3 /h en Ø 315,
- corps en tôle galvanisée avec piquages en ligne,
- roue centrifuge,
- moteur à rotor extérieur monophasé 230 V - 50 Hz (et 60 Hz sauf VC 315),
- IP 44,
- protection thermique intégrée au bobinage moteur.
- horizontale / verticale,
- faux plafond / local technique,
- montage conseillé avec colliers anti-vibratiles pour éviter la transmission des vibrations et faciliter l’entretien.
| Matière de l'isolant | Type de moteur |
|---|---|
| AC |
| Références | A (mm) | B (mm) | C (mm) | D (mm) | Poids (kg) |
|---|---|---|---|---|---|
| 11032001 - VC 160 | 160 |
170 |
379 |
30 |
2,5 |
| 11032004 - VC 125 | 125 |
188 |
288 |
30 |
2,1 |
| 11032005 - VC 100 | 100 |
188 |
288 |
30 |
2,1 |
| 11032007 - VC 200 V2 | 200 |
198 |
379 |
30 |
4,2 |
| 11032008 - VC 250 V2 | 250 |
195 |
379 |
30 |
4,3 |
| 11032009 - VC 315 V2 | 315 |
218 |
453 |
30 |
8,3 |
| Références | Débit nominal (m³/h) | Débit max (m³/h) |
|---|---|---|
| 11032001 - VC 160 | 690 |
690 |
| 11032004 - VC 125 | 340 |
340 |
| 11032005 - VC 100 | 250 |
250 |
| 11032007 - VC 200 V2 | 810 |
810 |
| 11032008 - VC 250 V2 | 890 |
890 |
| 11032009 - VC 315 V2 | 2360 |
2360 |
| Références | Pression acoustique à 3 m (dB(A)) |
|---|---|
| 11032001 - VC 160 | 57 |
| 11032004 - VC 125 | 56 |
| 11032005 - VC 100 | 56 |
| 11032007 - VC 200 V2 | 56 |
| 11032008 - VC 250 V2 | 58 |
| 11032009 - VC 315 V2 | 58 |
| Références | Condensateur (μF) | Fréquence (Hz) | Indice de protection | Intensité max (A) | Tension (V) | Puissance max (W) |
|---|---|---|---|---|---|---|
| 11032001 - VC 160 | 2 |
50/60 |
IP44 |
0,44 |
230 |
99 |
| 11032004 - VC 125 | 2 |
50/60 |
IP44 |
0,25 |
230 |
59 |
| 11032005 - VC 100 | 2 |
50/60 |
IP44 |
0,24 |
230 |
56 |
| 11032007 - VC 200 V2 | 2,5 |
50/60 |
IP44 |
0,5 |
230 |
100 |
| 11032008 - VC 250 V2 | 2,5 |
50/60 |
IP44 |
0,5 |
230 |
100 |
| 11032009 - VC 315 V2 | 8 |
50 |
IP44 |
1,6 |
230 |
270 |
- : 14.5/16-2185_V2
| Classe de l'isolation électrique |
|---|
| Classe 2 |
