VC MICRO-WATT
Ventilateur de conduit
VC MICRO-WATT
Ventilateur de conduit
De faible encombrement il permet de venir en soutien d’un ventilateur principal sur un réseau trop résistant.
VC MICRO-WATT

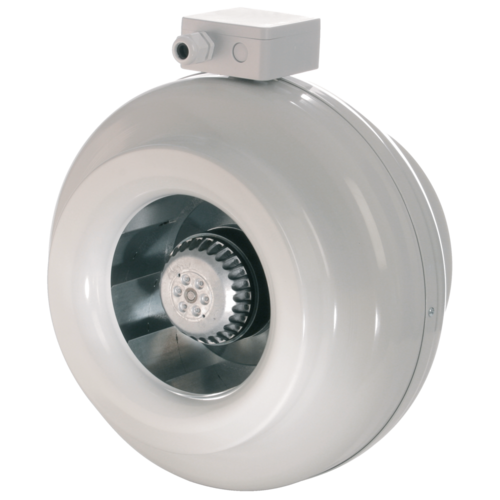

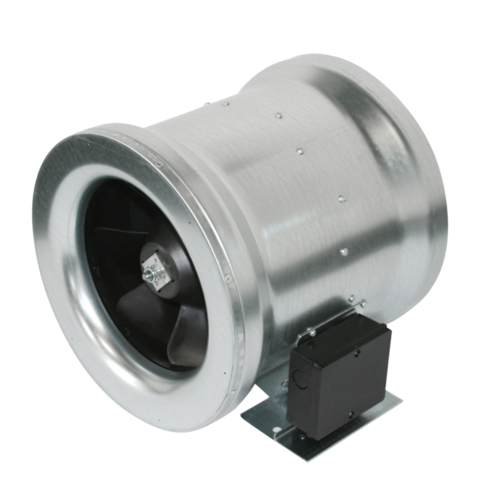

Le ventilateur de conduit VC Micro-watt permet la ventilation par extraction ou insufflation d’air. Grâce à ses piquages en ligne il s'intègre parfaitement en réseau de gaines circulaires. Son corps est en acier galvanisé pour une protection contre la corrosion.
Sa roue centrifuge couplée au moteur EC basse consommation lui permet de réduire sensiblement sa consommation électrique. La protection thermique est intégrée au bobinage du moteur pour une sécurité renforcé.
Couplé au kit de régulation en pression constante (accessoire) il est possible de paramétrer 2 réglages de pression pour le jour et pour la nuit (bascule par contact sec) sur une plage importante de 10 à 990 Pa.
De faible encombrement il est destiné à être placé sur un tronçon de conduit pour venir en soutien d’un ventilateur principal sur un réseau trop résistant.
L’intérêt principal de ces ventilateurs réside dans le fait que l’écoulement de l’air se fait de façon linéaire ce qui permet une simplification maximum du réseau, tout en étant équipés de roues centrifuges.
Sa roue centrifuge couplée au moteur EC basse consommation lui permet de réduire sensiblement sa consommation électrique. La protection thermique est intégrée au bobinage du moteur pour une sécurité renforcé.
Couplé au kit de régulation en pression constante (accessoire) il est possible de paramétrer 2 réglages de pression pour le jour et pour la nuit (bascule par contact sec) sur une plage importante de 10 à 990 Pa.
De faible encombrement il est destiné à être placé sur un tronçon de conduit pour venir en soutien d’un ventilateur principal sur un réseau trop résistant.
L’intérêt principal de ces ventilateurs réside dans le fait que l’écoulement de l’air se fait de façon linéaire ce qui permet une simplification maximum du réseau, tout en étant équipés de roues centrifuges.
Les + produits
- moteurs EC à basse consommation,
- kit de régulation à pression constante (accessoire),
- débit jusqu’à 1990 m3/h,
- roue centrifuge à réaction.
Ventilateur de conduit basse consommation destiné à l'extraction et l'insufflation d'air en réseau de gaine circulaires pour locaux tertiaires et industriels.
- 6 modèles, jusqu’à 1 990 m 3 /h en Ø 315,
- moteurs EC à basse consommation 230 V - 50 hz,
- IP 44,
- corps en tôle galvanisée avec piquages en ligne,
- roue à réaction centrifuge,
- protection thermique intégrée au bobinage moteur.
- horizontale / verticale,
- faux plafond / local technique,
- montage conseillé avec colliers anti-vibratiles pour éviter la transmission des vibrations et faciliter l’entretien.
| Matière de l'isolant | Type de moteur |
|---|---|
| EC |

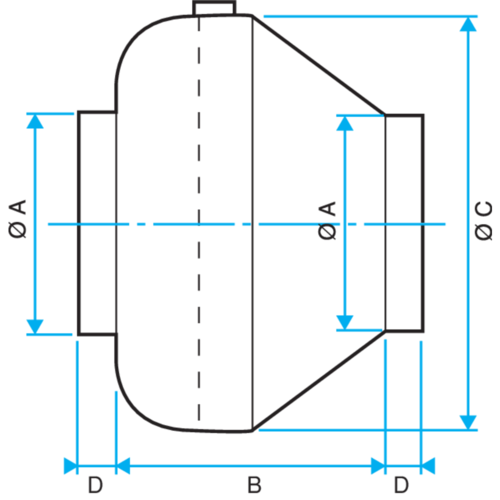

| Références | A (mm) | B (mm) | C (mm) | D (mm) | Poids (kg) |
|---|---|---|---|---|---|
| 11032010 - VC MICRO-WATT 100 | 100 |
188 |
288 |
30 |
2,8 |
| 11032011 - VC MICRO-WATT 125 | 125 |
188 |
288 |
30 |
2,7 |
| 11032012 - VC MICRO-WATT 160 | 160 |
170 |
379 |
30 |
3 |
| 11032013 - VC MICRO-WATT 200 | 200 |
198 |
379 |
30 |
3,9 |
| 11032014 - VC MICRO-WATT 250 | 250 |
195 |
379 |
30 |
5 |
| 11032015 - VC MICRO-WATT 315 | 315 |
187 |
402 |
33 |
6 |
| Références | Débit nominal (m³/h) | Débit max (m³/h) |
|---|---|---|
| 11032010 - VC MICRO-WATT 100 | 340 |
340 |
| 11032011 - VC MICRO-WATT 125 | 460 |
460 |
| 11032012 - VC MICRO-WATT 160 | 670 |
670 |
| 11032013 - VC MICRO-WATT 200 | 970 |
970 |
| 11032014 - VC MICRO-WATT 250 | 1280 |
1280 |
| 11032015 - VC MICRO-WATT 315 | 1990 |
1990 |
| Références | Pression acoustique à 3 m (dB(A)) |
|---|---|
| 11032010 - VC MICRO-WATT 100 | 65 |
| 11032011 - VC MICRO-WATT 125 | 58 |
| 11032012 - VC MICRO-WATT 160 | 59 |
| 11032013 - VC MICRO-WATT 200 | 58 |
| 11032014 - VC MICRO-WATT 250 | 63 |
| 11032015 - VC MICRO-WATT 315 | 71 |
| Références | Fréquence (Hz) | Indice de protection | Intensité max (A) | Tension (V) | Puissance max (kW) | Puissance max (W) |
|---|---|---|---|---|---|---|
| 11032010 - VC MICRO-WATT 100 | 50 |
IP44 |
0,8 |
230 |
0,09 |
90 |
| 11032011 - VC MICRO-WATT 125 | 50 |
IP44 |
0,9 |
230 |
0,103 |
103 |
| 11032012 - VC MICRO-WATT 160 | 50 |
IP44 |
0,9 |
230 |
0,105 |
105 |
| 11032013 - VC MICRO-WATT 200 | 50 |
IP44 |
1 |
230 |
0,121 |
121 |
| 11032014 - VC MICRO-WATT 250 | 50 |
IP44 |
1,6 |
230 |
0,183 |
183 |
| 11032015 - VC MICRO-WATT 315 | 50 |
IP44 |
1,9 |
230 |
0,27 |
270 |
- N° d’avis technique : 14.5/16-2185_V2
| Classe de l'isolation électrique |
|---|
| Classe 2 |
