Série GD 102 D - acier
Grille de conduit
Série GD 102 D - acier
Grille de conduit
La grille intérieure pour conduit GD 102 D est destinée au soufflage d'air dans les locaux tertiaires.
Série GD 102 D - acier

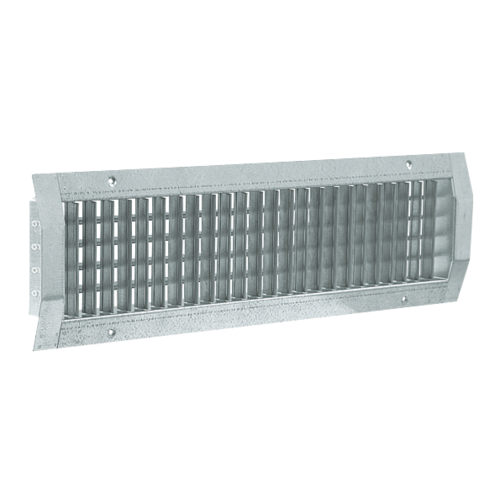

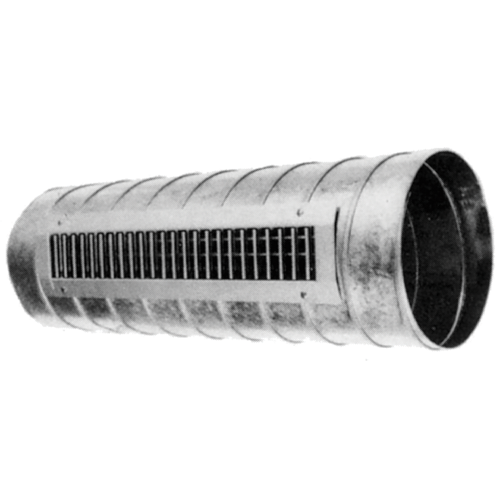

La grille intérieure pour conduit GD 102 D est destinée au soufflage pour toutes applications de ventilation et de conditionnement d'air dans les locaux tertiaires. Elle se positionne sur conduit cylindrique ou oblong. C'est une grille double déflection à ailettes horizontale à l'arrière et verticales à l'avant, mobiles, réglables individuellement, espacées de 20 mm en acier galvanisé teinte naturelle.
Les + produits
- adaptée aux conduits circulaires et oblongs pour tous les diamètres standard.
La grille intérieure pour conduit GD 102 D fonctionne en soufflage d'air pour toutes applications de ventilation et de conditionnement d'air dans les locaux tertiaires. Elle se positionne sur conduit cylindrique ou oblong.
- grille double déflexion à ailettes horizontales à l'arrière et verticales à l'avant, mobiles, réglables individuellement, espacées de 20 mm,
- acier galvanisé teinte naturelle,
- fixation par vis apparentes dans l'encadrement sur conduit cylindrique ou oblong.
- Gamme dimensionnelle de 325 x 75 à 1 225 x 225 mm
- fixation sur conduit circulaire ou oblong,
- fixation apparente par vis dans l'encadrement.
| Matériau principal | Matière de l'isolant | Type de finition | Couleur |
|---|---|---|---|
| Aluminium |
Acier galvanisé |
Acier galvanisé |
| Références | A (mm) | B (mm) | C (mm) | H (mm) | L (mm) | Ø D conduit max (mm) | Ø D conduit min (mm) |
|---|---|---|---|---|---|---|---|
| 11050148 - GD102D F1 325X75 | 42 |
86 |
124 |
75 |
325 |
400 |
160 |
| 11050140 - GD102D F1 425X75 | 42 |
86 |
137 |
75 |
425 |
400 |
160 |
| 11050141 - GD102D F1 525X75 | 42 |
86 |
150 |
75 |
525 |
400 |
160 |
| 11050142 - GD102D F1 625X75 | 42 |
86 |
163 |
75 |
625 |
400 |
160 |
| 11050143 - GD102D F1 425X125 | 46 |
90 |
141 |
125 |
425 |
900 |
315 |
| 11050144 - GD102D F1 525X125 | 46 |
90 |
154 |
125 |
525 |
900 |
315 |
| 11050145 - GD102D F1 625X125 | 46 |
90 |
167 |
125 |
625 |
900 |
315 |
| 11050154 - GD102D F1 825X225 | 56 |
100 |
204 |
225 |
825 |
1600 |
630 |
| Références | Débit de confort (soufflage avec registre N 100 % ouvert) pour Lw < NR 25 (m³/h) |
|---|---|
| 11050148 - GD102D F1 325X75 | 190 |
| 11050140 - GD102D F1 425X75 | 230 |
| 11050141 - GD102D F1 525X75 | 300 |
| 11050142 - GD102D F1 625X75 | 360 |
| 11050143 - GD102D F1 425X125 | 460 |
| 11050144 - GD102D F1 525X125 | 560 |
| 11050145 - GD102D F1 625X125 | 680 |
| 11050154 - GD102D F1 825X225 | 1500 |
