Capteur CO2 Sens
Système de régulation de débit
Capteur CO2 Sens
Système de régulation de débit
Le Capteur CO2 Sens mesure précisément le taux de CO2 pour adapter le volume d'air nécessaire afin d'optimiser QAI et consommation énergétique

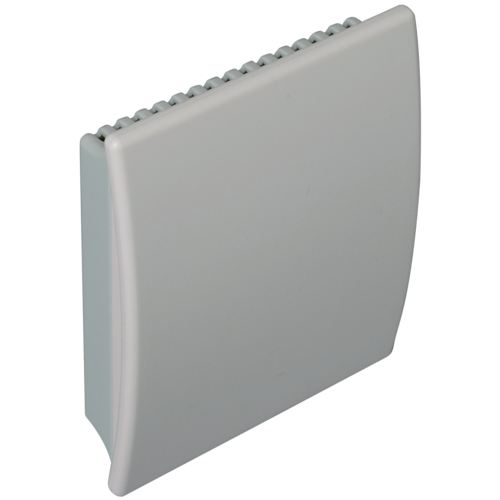

Capteur CO2 Sens
Le Capteur CO2 Sens permet de mesurer des concentrations de CO2 et la température ambiante dans un local. La mesure de CO2 se fait par une mesure d'absorption des rayons infrarouges afin d'en déterminer une concentration. Cette mesure de CO2 n'est pas affectée par la poussière et la vapeur d'eau.
Les + produits
- particulièrement adapté aux locaux de grands volumes,
- compatible avec tout produit avec entrée 0-10V (VAV, ventilateurs, etc.).
Le Capteur CO2 Sens envoie un signal proportionnel au taux de CO2 en 0-10V pour piloter directement la vitesse d'un ventilateur (CTA ou caisson) ou pour adapter l'ouverture d'un registre motorisé type VAV.
- plage de mesure du capteur en CO2 : 0 à 2000 ppm,
- plage de mesure du capteur en température : 0 à 50°C,
- signal de sortie : 0-10V,
- alimentation : 24 V.
- installation au mur dans le local desservi,

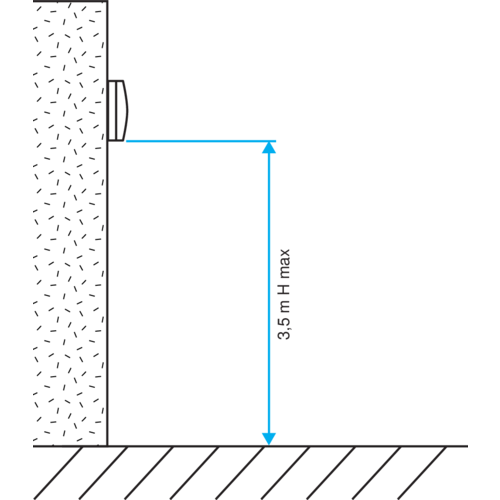

- hauteur d'installation montage mural : de 1,5 à 3,5 m,

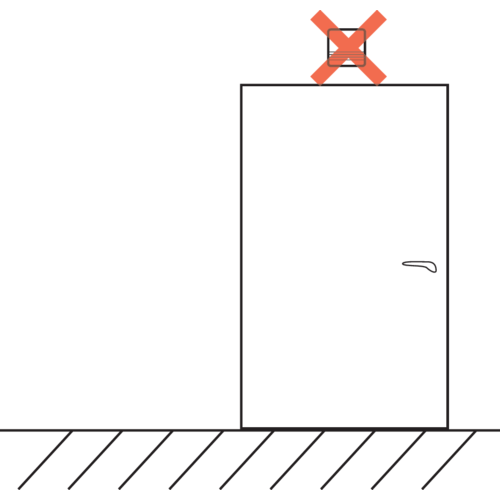

- éviter les courants d'air (portes, soufflage...) et les zones mortes (étagères, rideaux...),
- éviter la proximité des sources de chaleur et des occupants (rayon de 1 à 2 m d'un poste de travail).
| Références | Consommation du capteur (W) | Plage de mesure (ppm) | Temps de réponse (min) | Auto-calibration | Matière de l'isolant |
|---|---|---|---|---|---|
| 11017090 - Capteur CO2 Sens | < 2.5 |
0-2000 |
< 9 |
Oui |
|
| 11017180 - Alimentation 230/24 V pour capteur CO2 Sens |
| Références | Hauteur (mm) | Largeur (mm) | Poids (kg) | Profondeur (mm) |
|---|---|---|---|---|
| 11017090 - Capteur CO2 Sens | 100 |
85 |
0,147 |
26 |
| 11017180 - Alimentation 230/24 V pour capteur CO2 Sens | 93 |
52,5 |
0,38 |
66 |
| Références | Signal de sortie | Tension (V) |
|---|---|---|
| 11017090 - Capteur CO2 Sens | 0-10V |
24 |
| 11017180 - Alimentation 230/24 V pour capteur CO2 Sens | 24 |
230 |
- N° d’avis technique : 14.5/16-2185_V1
- Eligibilité au CEE : Oui
- N° de fiche CEE 1 : BAR-TH-125
- N° de fiche CEE 2 : BAT-TH-126
