Clapet anti-retour Isolement d'une branche de réseau

Clapet anti-retour

Isolement d'une branche de réseau

Dans les installations de ventilation fonctionnant de manière ponctuelle, en cas d'arrêt du ventilateur, le clapet anti-retour va empêcher l'air extérieur de s'introduire dans le bâtiment et donc les pertes énergétiques.
Clapet anti-retour
Clapet anti-retour

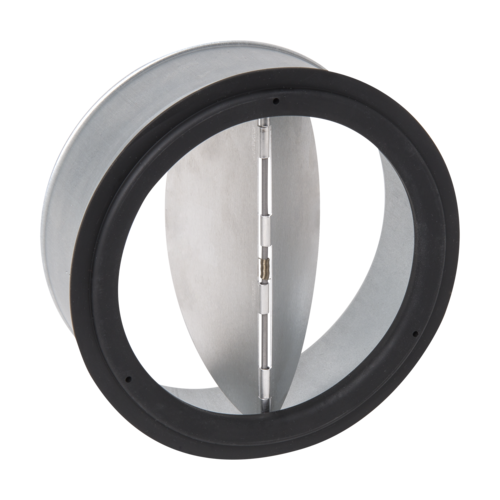

Le clapet anti-retour est composé d'un corps en acier et de deux volets munis de ressorts qui se ferment dès que le ventilateur cesse de fonctionner. Ainsi, le réseau est isolé de l'intrusion d'air extérieur et donc de perturbations thermiques.
Clapet anti-retour

Les + produits

  • économie d'énergie et confort en cas d'arrêt du ventilateur,
  • facilité d'installation.

Grâce à un ressort, les volets du clapet anti-retour se ferment dès que le ventilateur a arrêté de fonctionner.

  • corps en acier,
  • volets en aluminium,
  • joint sur-moulé assurant l'étanchéité entre le clapet et le conduit (un double joint à partir du diamètre 250) et entre le volet une fois fermé et le corps du clapet.
  • se monte par simple emboîtement dans un conduit circulaire,
  • dans le cas d'un montage vertical, les volets doivent s'ouvrir vers le haut,
  • Bien respecter le sens de pose afin que les volets soient en position ouverte lors du fonctionnement du ventilateur.
Matière de l'isolant
Références L1 (mm) L2 (mm)
11094680 - Clapet anti-retour Ø 80

40

42

11094681 - Clapet anti-retour Ø 100

40

51

11094682 - Clapet anti-retour Ø 125

51

65

11094683 - Clapet anti-retour Ø 150
11094684 - Clapet anti-retour Ø 160

68

82

11094685 - Clapet anti-retour Ø 200

74

95

11094686 - Clapet anti-retour Ø 250

120

145

11094687 - Clapet anti-retour Ø 315

160

178

11094688 - Clapet anti-retour Ø 355

160

198

11094689 - Clapet anti-retour Ø 400

160

223

Références produits et accessoires

  • Clapet anti-retour Ø 80
    Clapet anti-retour Ø 80
    11094680
  • Clapet anti-retour Ø 100
    Clapet anti-retour Ø 100
    11094681
  • Clapet anti-retour Ø 125
    Clapet anti-retour Ø 125
    11094682
  • Clapet anti-retour Ø 150
    Clapet anti-retour Ø 150
    11094683
  • Clapet anti-retour Ø 160
    Clapet anti-retour Ø 160
    11094684
  • Clapet anti-retour Ø 200
    Clapet anti-retour Ø 200
    11094685
  • Clapet anti-retour Ø 250
    Clapet anti-retour Ø 250
    11094686
  • Clapet anti-retour Ø 315
    Clapet anti-retour Ø 315
    11094687
  • Clapet anti-retour Ø 355
    Clapet anti-retour Ø 355
    11094688
  • Clapet anti-retour Ø 400
    Clapet anti-retour Ø 400
    11094689
