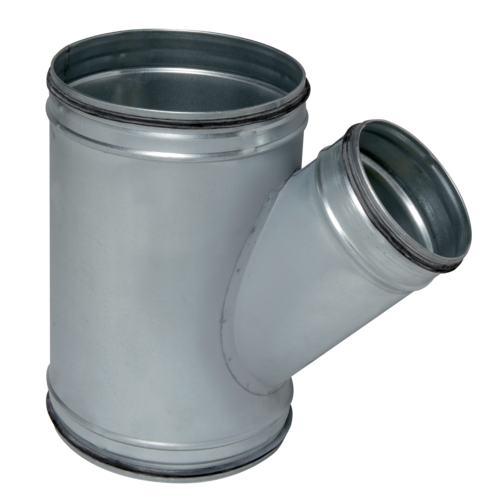

Té Oblique : TO à joints
Raccord
Le TO à joints permet de raccorder deux conduits galvanisés avec un angle de 45° tout en assurant une étanchéité classe C.
Té Oblique : TO à joints
Le TO à joints permet de raccorder deux conduits galvanisés avec un angle de 45° tout en assurant une étanchéité classe C. Les TO sont à privilégier aux TE dans le cas d'un réseau en insufflation. Il garantit une mise en oeuvre sans fuite ni pertes de charge excessives sur le piquage.
Les + produits
- facilité et rapidité de mise en oeuvre,
- étanchéité classe C,
- esthétique du réseau.
- gamme disponible du diamètre 125 au diamètre 560,
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
- températures d'utilisation : - 30°C à + 100°C,
- résistance au vieillissement (> 30 ans), aux UV et à l'ozone,
- classement au feu M0,
- classe d'étanchéité C selon la norme NF EN 12237.
- l'emboîtement/déboîtement se fait par une légère rotation de l'accessoire dans le conduit,
- l'étanchéité étant réalisée d'office par le joint ALDES, il n'est pas nécessaire d'utiliser du mastic ou de la bande adhésive,
- il est préconisé, notamment en vertical, de continuer à utiliser des vis autoforeuses,
- le gain de temps à la pose par rapport à un réseau avec accessoires standards est de l'ordre de 20% (compter un gain minimum de 15 s à 30 s par jonction sur des diamètres 125 à 315, soit un gain de 30 s à 60 s par accessoire sur ces diamètres),
- les accessoires à joints ALDES ont été spécialement conçus pour assurer un emboîtement/déboîtement facile. Tout en assurant une classe d'étanchéité C, la gamme ALDES se caractérise par un couple d'emboîtement faible.
| Matière de l'isolant |
|---|
| Références | Ø A (mm) | Ø B (mm) |
|---|---|---|
| 11098460 - TO GALVA+joint - Ø 125/125 mm | 125 |
125 |
| 11098461 - TO GALVA+joint - Ø 160/160 mm | 160 |
160 |
| 11098462 - TO GALVA+joint - Ø 160/125 mm | 160 |
125 |
| 11098463 - TO GALVA+joint - Ø 200/200 mm | 200 |
200 |
| 11098464 - TO GALVA+joint - Ø 200/160 mm | 200 |
160 |
| 11098465 - TO GALVA+joint - Ø 200/125 mm | 200 |
125 |
| 11098466 - TO GALVA+joint - Ø 250/250 mm | 250 |
250 |
| 11098467 - TO GALVA+joint - Ø 250/200 mm | 250 |
200 |
| 11098468 - TO GALVA+joint - Ø 250/160 mm | 250 |
160 |
| 11098469 - TO GALVA+joint - Ø 250/125 mm | 250 |
125 |
| 11098470 - TO GALVA+joint - Ø 315/315 mm | 315 |
315 |
| 11098471 - TO GALVA+joint - Ø 315/250 mm | 315 |
250 |
| 11098472 - TO GALVA+joint - Ø 315/200 mm | 315 |
200 |
| 11098473 - TO GALVA+joint - Ø 315/160 mm | 315 |
160 |
| 11098474 - TO GALVA+joint - Ø 315/125 mm | 315 |
125 |
| 11098475 - TO GALVA+joint - Ø 355/355 mm | 355 |
355 |
| 11098476 - TO GALVA+joint - Ø 355/315 mm | 355 |
315 |
| 11098477 - TO GALVA+joint - Ø 355/250 mm | 355 |
250 |
| 11098478 - TO GALVA+joint - Ø 355/200 mm | 355 |
200 |
| 11098479 - TO GALVA+joint - Ø 355/160 mm | 355 |
160 |
| 11098480 - TO GALVA+joint - Ø 355/125 mm | 355 |
125 |
| 11098481 - TO GALVA+joint - Ø 400/400 mm | 400 |
400 |
| 11098482 - TO GALVA+joint - Ø 400/355 mm | 400 |
355 |
| 11098483 - TO GALVA+joint - Ø 400/315 mm | 400 |
315 |
| 11098484 - TO GALVA+joint - Ø 400/250 mm | 400 |
250 |
| 11098485 - TO GALVA+joint - Ø 400/200 mm | 400 |
200 |
| 11098486 - TO GALVA+joint - Ø 400/160 mm | 400 |
160 |
| 11098487 - TO GALVA+joint - Ø 400/125 mm | 400 |
125 |
| 11098488 - TO GALVA+joint - Ø 450/450 mm | 450 |
450 |
| 11098489 - TO GALVA+joint - Ø 450/400 mm | 450 |
400 |
| 11098490 - TO GALVA+joint - Ø 450/355 mm | 450 |
355 |
| 11098491 - TO GALVA+joint - Ø 450/315 mm | 450 |
315 |
| 11098492 - TO GALVA+joint - Ø 450/250 mm | 450 |
250 |
| 11098493 - TO GALVA+joint - Ø 450/200 mm | 450 |
200 |
| 11098494 - TO GALVA+joint - Ø 450/160 mm | 450 |
160 |
| 11098495 - TO GALVA+joint - Ø 450/125 mm | 450 |
125 |
| 11098496 - TO GALVA+joint - Ø 500/500 mm | 500 |
500 |
| 11098497 - TO GALVA+joint - Ø 500/400 mm | 500 |
400 |
| 11098498 - TO GALVA+joint - Ø 500/355 mm | 500 |
355 |
| 11098499 - TO GALVA+joint - Ø 500/315 mm | 500 |
315 |
| 11098500 - TO GALVA+joint - Ø 500/250 mm | 500 |
250 |
| 11098501 - TO GALVA+joint - Ø 500/200 mm | 500 |
200 |
| 11098502 - TO GALVA+joint - Ø 500/160 mm | 500 |
160 |
| 11098504 - TO GALVA+joint - Ø 560/560 mm | 560 |
560 |
| 11098506 - TO GALVA+joint - Ø 560/450 mm | 560 |
450 |
| 11098507 - TO GALVA+joint - Ø 560/400 mm | 560 |
400 |
| 11098508 - TO GALVA+joint - Ø 560/355 mm | 560 |
355 |
| 11098509 - TO GALVA+joint - Ø 560/315 mm | 560 |
315 |
| Classement au feu |
|---|
| M0 |
