Sortie de Toit Esthétique : STE Sortie de toit

Sortie de Toit Esthétique : STE

Sortie de toit

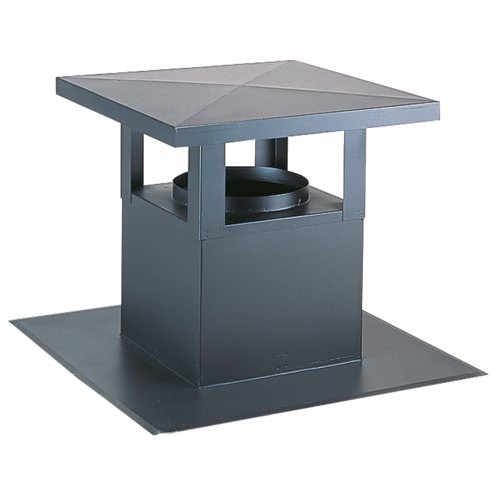

La sortie de toit esthétique a été conçue pour la VMC et le traitement d'air dans les logements collectifs et les immeubles tertiaires.
Sortie de Toit Esthétique : STE
Sortie de Toit Esthétique : STE
La sortie de toit esthétique a été conçue pour la VMC et le traitement d'air dans l'habitat collectif et les immeubles tertiaires. Elle peut être utilisée en amenée d'air comme en rejet d'air et aussi en évacuation de hotte de cuisine. En acier galvanisé, elle est disponible en 4 tailles allant jusqu'au diamètre 630 mm , 4 modèles (bac acier / terrasse / ardoise ou tuile) et disponible en 5 teintes différentes.
Sortie de Toit Esthétique : STE

Les + produits

  • esthétique identique aux cheminées traditionnelles,
  • embase et sortie de toit amovibles pour faciliter la mise en oeuvre (sauf modèle terrasse),
  • corps de souche intégrant le système de fixation du conduit.
  • acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
  • 5 teintes de peintures disponibles :
    • noir,
    • amarante,
    • brique,
    • brun chamois,
    • ocre.
  • disponible en modèle bac acier / terrasse / ardoise ou tuile.
  • à préciser lors de la commande :
    • la pente (en % ou en degré) et le type de toit,
    • si bac acier : la marque, le modèle du bac acier,
    • si tuiles : la couleur du kit d'étanchéité,
    • autre couverture,
    • la finition (5 teintes possibles).
  • pose à sec sur tout type de toiture :
    • embase d'étanchéité en aluminium extensible / élastomère pour les toitures tuiles,
    • embase d'étanchéité en acier galvanisé pour les toitures ardoises ou terrasse,
    • embase d'étanchéité en acier galvanisé pour les toiturres bac acier avec bardage (modèle et dimensions du bac acier à préciser).
  • l'embase est amovible pour faciliter la pose sur site (sauf sur modèle terrasse : monobloc),
  • fixation par 4 pattes vissées sur la charpente,
  • collier de fixation du conduit de ventilation réglable pour s'ajuster à plusieurs diamètres,
  • pour garantir une meilleure étanchéité prévoir un RCC ou RPC pour les conduits 125, 200, 250, 355, 400, 450, 560.
Matière de l'isolant
Sortie de Toit Esthétique : STE Sortie de Toit Esthétique : STE
Références Ø D MAX (mm) Ø D MIN (mm) Ø sortie (mm) Section A (mm x mm) Section B (mm) Section C (mm) Section D (mm)
11030130 - STE 125-160 B.ACIER/TERRASSE/ARDOISE

160

125

160

200 x 200

160

110

20

11030133 - STE 200-315 B.ACIER/TERRASSE/ARDOISE

315

200

315

370 x 370

200

240

35

11030135 - STE 355-500 B.ACIER/TERRASSE/ARDOISE

500

355

500

600 x 600

350

340

35

11030136 - STE 560-630 B.ACIER/TERRASSE/ARDOISE

630

560

630

700 x 700

400

415

35

11030137 - STE 125-160 TUILE + KIT ETANCHEITE

160

125

160

200 x 200

160

110

20

11030140 - STE 200-315 TUILE + KIT ETANCHEITE

315

200

315

370 x 370

200

240

35

11030142 - STE 355-500 TUILE + KIT ETANCHEITE

500

355

500

600 x 600

350

340

35

11030143 - STE 560-630 TUILE + KIT ETANCHEITE

630

560

630

700 x 700

400

415

35

Références produits et accessoires

  • STE 125-160 B.ACIER/TERRASSE/ARDOISE
    STE 125-160 B.ACIER/TERRASSE/ARDOISE
    11030130
  • STE 200-315 B.ACIER/TERRASSE/ARDOISE
    STE 200-315 B.ACIER/TERRASSE/ARDOISE
    11030133
  • STE 355-500 B.ACIER/TERRASSE/ARDOISE
    STE 355-500 B.ACIER/TERRASSE/ARDOISE
    11030135
  • STE 560-630 B.ACIER/TERRASSE/ARDOISE
    STE 560-630 B.ACIER/TERRASSE/ARDOISE
    11030136
  • STE 125-160 TUILE + KIT ETANCHEITE
    STE 125-160 TUILE + KIT ETANCHEITE
    11030137
  • STE 200-315 TUILE + KIT ETANCHEITE
    STE 200-315 TUILE + KIT ETANCHEITE
    11030140
  • STE 355-500 TUILE + KIT ETANCHEITE
    STE 355-500 TUILE + KIT ETANCHEITE
    11030142
  • STE 560-630 TUILE + KIT ETANCHEITE
    STE 560-630 TUILE + KIT ETANCHEITE
    11030143
