Sortie de Toit Standard : STS
Sortie de toit
La sortie de toit standard a été conçue pour la VMC et le traitement d'air dans les logements collectifs et les immeubles tertiaires.
Sortie de Toit Standard : STS

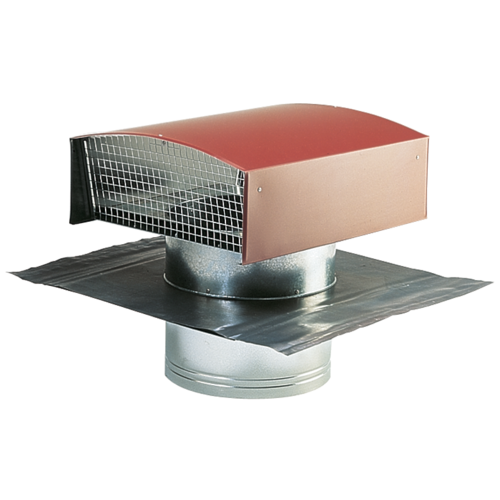

La sortie de toit standard a été conçue pour la VMC et le traitement d'air dans l'habitat collectif et les immeubles tertiaires. Elle peut être utilisée en amenée d'air comme en rejet d'air et aussi en évacuation de hotte de cuisine. En acier galvanisé, elle est disponible en 9 tailles allant du diamètre 160 au diamètre 630 mm et disponible en 2 finitions différentes (ardoise ou tuile). La sortie de toit standard peut s'utiliser sur tout type de toiture, l'étanchéité se faisant par kit plomb.
- acier galvanisé conforme à la norme EN 10346 garantissant la régularité du revêtement,
-
composition de la STS :
- chapeau pare-pluie rotatif équipé d'une grille de protection (amovible),
- plaque support de couverture équipée de quatre feuillards de fixation,
- fût de raccordement de conduit.
-
2 finitions disponibles :
- modèle ardoise : peinture lisse gris anthracite (RAL 7024),
- modèle tuile : peinture lisse brique (RAL 8012).
-
le fourreau métallique permettant le raccordement au conduit de ventilation est solidaire de la tôle support se fixant sur la charpente, et de la feuille de plomb façonnable pour réaliser l'étanchéité (Ø 160 : fourreau métallique solidaire de la feuille de plomb uniquement) :
- Ø > 160 : déposer le capot pare-pluie maintenu par 2 ou 4 vis, Ø 160 : déposer le capot pare-pluie clippé sur le manchon,
- Ø > 160 : fixer la tôle support sur la charpente en utilisant le maximum de trous prévus à cet effet,
- former la feuille de plomb en épousant les reliefs tout en évitant les abords du sertissage,
- Ø 160 : s'il s'agit d'une couverture tuile, il est souhaitable de réaliser un calage dans le sens des liteaux afin de supporter la feuille de plomb,
- installer le capot pare-pluie avec l'écoulement d'air perpendiculaire à la pente du toit,
- Ø > 160 : remettre et bloquer impérativement les 2 ou 4 vis de fixation et raccorder le fourreau métallique au conduit de ventilation.
| Matière de l'isolant |
|---|
| Références | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) | G (mm) | I (mm) | J (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 11030110 - SORT.TOIT D160 ARDOISE | 65 |
248 |
300 |
82 |
500 |
400 |
160 |
||
| 11030111 - SORT.TOIT D200 ARDOISE | 100 |
333 |
400 |
82 |
600 |
600 |
500 |
500 |
200 |
| 11030112 - SORT.TOIT D250 ARDOISE | 100 |
333 |
400 |
82 |
600 |
600 |
500 |
500 |
250 |
| 11030113 - SORT.TOIT D315 ARDOISE | 112 |
420 |
500 |
82 |
600 |
600 |
500 |
500 |
315 |
| 11030114 - SORT.TOIT D355 ARDOISE | 200 |
550 |
660 |
160 |
900 |
750 |
600 |
750 |
355 |
| 11030115 - SORT.TOIT D400 ARDOISE | 200 |
550 |
660 |
160 |
900 |
750 |
600 |
750 |
400 |
| 11030116 - SORT.TOIT D450 ARDOISE | 200 |
550 |
660 |
160 |
900 |
750 |
600 |
750 |
450 |
| 11030117 - SORT.TOIT D500 ARDOISE | 245 |
650 |
850 |
160 |
1200 |
1000 |
780 |
997 |
500 |
| 11030118 - SORT.TOIT D630 ARDOISE | 320 |
780 |
1000 |
160 |
1200 |
1000 |
780 |
997 |
630 |
| 11030145 - STS 160 POUR TUILE FORT GALBE | 65 |
248 |
300 |
82 |
500 |
400 |
160 |
||
| 11030146 - STS 200 POUR TUILE FORT GALBE | 100 |
333 |
400 |
82 |
600 |
600 |
500 |
500 |
200 |
| 11030147 - STS 250 POUR TUILE FORT GALBE | 100 |
333 |
400 |
82 |
600 |
600 |
500 |
500 |
250 |
| 11030148 - STS 315 POUR TUILE FORT GALBE | 112 |
420 |
500 |
82 |
600 |
600 |
500 |
500 |
315 |
| 11030150 - STS 400 POUR TUILE FORT GALBE | 200 |
550 |
660 |
160 |
900 |
750 |
600 |
750 |
400 |
| 11030108 - SORT.TOIT D160 TUILE | 65 |
248 |
300 |
82 |
500 |
400 |
160 |
||
| 11030100 - SORT.TOIT.D200 TUILE | 100 |
333 |
400 |
82 |
600 |
600 |
500 |
500 |
200 |
| 11030101 - SORT.TOIT.D250 TUILE | 100 |
333 |
400 |
82 |
600 |
600 |
500 |
500 |
250 |
| 11030102 - SORT.TOIT.D315 TUILE | 112 |
420 |
500 |
82 |
600 |
600 |
500 |
500 |
315 |
| 11030103 - SORT.TOIT.D355 TUILE | 200 |
550 |
660 |
160 |
900 |
750 |
600 |
750 |
355 |
| 11030104 - SORT.TOIT.D400 TUILE | 200 |
550 |
660 |
160 |
900 |
750 |
600 |
750 |
400 |
| 11030105 - SORT.TOIT.D450 TUILE | 200 |
550 |
660 |
160 |
900 |
750 |
600 |
750 |
450 |
| 11030106 - SORT.TOIT.D500 TUILE | 245 |
650 |
850 |
160 |
1200 |
1000 |
780 |
997 |
500 |
| 11030107 - SORT.TOIT.D630 TUILE | 320 |
780 |
1000 |
160 |
1200 |
1000 |
780 |
997 |
630 |
