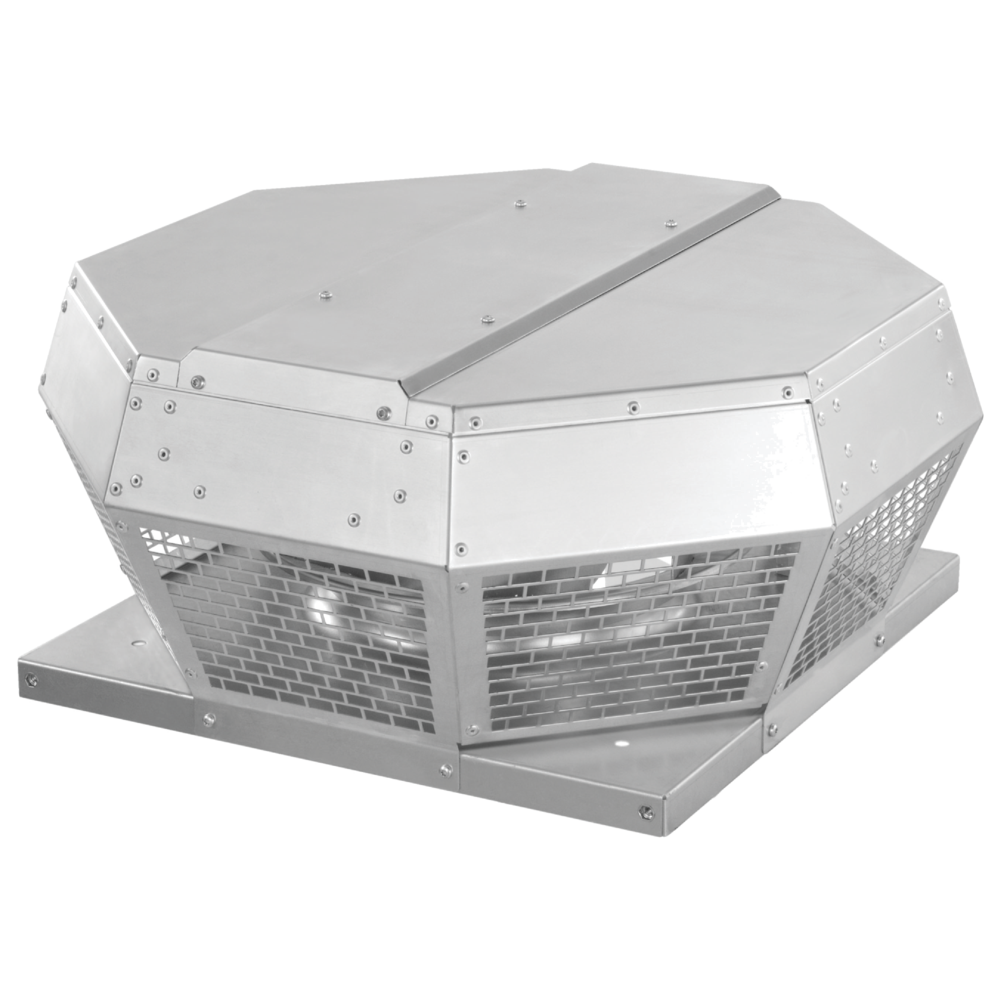

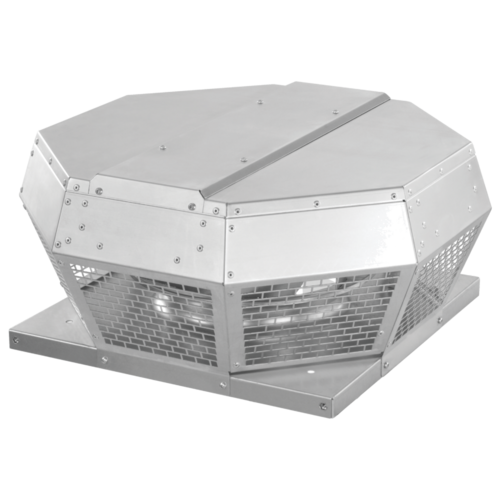

TAHA
Tourelle refoulement horizontal
TAHA
Tourelle refoulement horizontal
La gamme de tourelles qui facilite la ventilation.
TAHA
Enveloppe en aluminium pour une bonne résistance à la corrosion et refoulement vertical.
Les + produits
- débit de 500 à 4 000 m³/h,
- design soigné,
- large gamme d'accessoires de montage,
- conforme ErP avec variateur de vitesse.
Tourelle d'extraction avec refoulement horizontal destinée à la VMC en habitat collectif et en locaux tertiaires.
- 5 tailles disponibles de 500 à 4 000 m³/h (débits >4000m3/h : voir TAHA® Micro-Watt),
- construction en aluminium AlMg3 résistant aux intempéries avec une hauteur très faible. Le bloc moteur bascule pour faciliter l’installation (accessoires en option) et la maintenance,
- la sortie d'air est protégée par une grille de protection contre les intrusions, les oiseaux et autres corps étrangers,
- roue centrifuge à réaction et équilibrée sur le moteur selon la classe de qualité G 6.3 de DIN / ISO 1940,
- le moteur d'entraînement est prévu pour une utilisation sans entretien, grâce à ses roulements à billes avec lubrification à vie,
- la protection du moteur est assurée par un contact thermique intégré au bobinage,
- alimentation monophasée.
- jet d'extraction horizontal,
- terrasse ou toiture avec souche maçonnée ou accessoire.
| Matière de l'isolant | Type de moteur |
|---|---|
| AC |
| Références | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 11024109 - TAHA® 450 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
29,7 |
| 11024110 - TAHA® 500 T4 | 418 |
860 |
670 |
222,5 |
535 |
4 x Ø11 |
Ø438 M6x15 (6x) |
42 |
| 11024111 - TAHA® 560 T4 | 521 |
1165 |
931 |
300 |
750 |
4 x Ø11 |
Ø605 M8x15 |
51 |
| 11024100 - TAHA® 190 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,5 |
| 11024102 - TAHA® 220 M2 | 190 |
388 |
337 |
95 |
245 |
4 x Ø9 |
Ø213 6xM6 |
4,9 |
| 11024106 - TAHA® 315 M4 | 249 |
541 |
437 |
135 |
330 |
4 x Ø9 |
Ø286 M6x15 (6x) |
7,8 |
| 11024107 - TAHA® 355 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
16,5 |
| 11024108 - TAHA® 400 M4 | 333 |
745 |
598 |
192,5 |
450 |
4 x Ø11 |
Ø438 M6x15 (6x) |
19,5 |
| Références | Débit nominal (m³/h) |
|---|---|
| 11024109 - TAHA® 450 T4 | 5000 |
| 11024110 - TAHA® 500 T4 | 8000 |
| 11024111 - TAHA® 560 T4 | 11000 |
| 11024100 - TAHA® 190 M2 | 300 |
| 11024102 - TAHA® 220 M2 | 650 |
| 11024106 - TAHA® 315 M4 | 500 |
| 11024107 - TAHA® 355 M4 | 2100 |
| 11024108 - TAHA® 400 M4 | 3500 |
| Références | Puissance max (kW) | Puissance max (W) | Indice de protection | Intensité max conso. MONO 230V (A) | Intensité max conso. TRI 400V (A) | Alimentation électrique | Nombre de pôles |
|---|---|---|---|---|---|---|---|
| 11024109 - TAHA® 450 T4 | 0,690 |
690 |
IP54 |
1.5 |
Triphasée |
4 |
|
| 11024110 - TAHA® 500 T4 | 1,507 |
1507 |
IP54 |
3.5 |
Triphasée |
4 |
|
| 11024111 - TAHA® 560 T4 | 1,958 |
1958 |
IP54 |
4.8 |
Triphasée |
4 |
|
| 11024100 - TAHA® 190 M2 | 0,066 |
66 |
IP33 |
0,4 |
Monophasée |
2 |
|
| 11024102 - TAHA® 220 M2 | 0,110 |
110 |
IP33 |
0,6 |
Monophasée |
2 |
|
| 11024106 - TAHA® 315 M4 | 0,115 |
115 |
IP33 |
0,6 |
Monophasée |
4 |
|
| 11024107 - TAHA® 355 M4 | 0,255 |
255 |
IP44 |
1.3 |
Monophasée |
4 |
|
| 11024108 - TAHA® 400 M4 | 0,456 |
456 |
IP54 |
2.7 |
Monophasée |
4 |
- N° d’avis technique : 14.5/16-2185_V2
